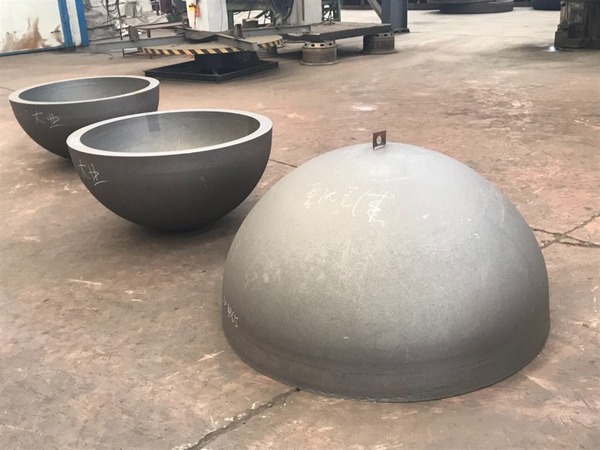

机械设备在运行使用期间难免会出现各类故障，椭圆封头在成型加工过程中同样容易产生裂纹缺陷，下面针对椭圆封头开裂的诱因展开分析：

1. 材料化学成分影响

通过相关资料的公式核算，316、310 材质对应的△值分别为 + 1.00、+4.72，材料组织稳定性优异，加工成型时不易产生裂纹。

2. 加工变形量带来的影响

封头采用冷旋压成型时，材料会承受较大塑性变形，其中翻边区域变形量最高可达到 40% 以上。相关研究表明，铬镍系不锈钢经冷加工后会改变导磁性能；马氏体生成量受双重因素影响，随合金成分提升而降低，随冷加工变形率增大而升高。304、321 不锈钢当变形率达到约 15% 时，马氏体生成速率会显著加快；而 316 不锈钢即使变形率达到 60%，马氏体增量依旧不明显。

3. 焊接工序带来的不利影响

按照等强度匹配原则制定焊接工艺时，焊接热影响区会出现晶粒粗化现象，直接降低母材塑性；同时焊缝内部存在的尖锐缺口类焊接缺陷，会在后续旋压受力阶段发生撕裂。焊接区域整体力学性能低于基材，成为裂纹优先萌生扩展的位置。
