1 概述 PAN742x 是一款集成 32 位 MCU 和 2.4GHz 无线收发 SOC 芯片，适合应用于小四轴、遥控 器、智能马桶等领域。 PAN742x 内置低功耗的 MCU，内核采用 Cortex® - M0+内核，配合成熟的 KeilμVision 调 试开发软件，支持 C 语言及汇编语言。包括 64K 字节的 Flash 程序存储器、8K 字节 SRAM、 通用同步/异步收发器 USART、16 位的高级定时器和通用定时器、低功耗定时器 LPTIM、 实时时钟 RTC、最高 8 通道的 12 位模数转换器 ADC、电压比较器、SPI、I2C 和看门狗定 时器。具有高可靠性和低功耗的特点。 PAN742x 的射频收发器工作在 2.400~2.483GHz 世界通用 ISM 频段，集成发射机、接收机、 频率发生器、GFSK 调制解调器等功能模块，同时支持普通模式和 ACK 模式，能够灵活的 应用。通信速率支持 2Mbps/1Mbps/250Kbps。 1.1主要特性 性能指标： ⚫ MCU - 32位ARM® Cortex® - M0+内核，最高运行到48MHz - 64K Byte Flash，具有擦写保护功能 - 8K Byte SRAM ⚫ 时钟源 - 4种系统时钟 - PLL - 5个16位定时器 - 1个低功耗定时器 ⚫ 外设 - IO端口（高达24个IO口） - PWM - USART - 中断/复位 - 12位ADC（QFN32为8通道，SSOP24为7通道） - WDT - RTC - I2C - SPI - 电压比较器 - 上电/掉电复位

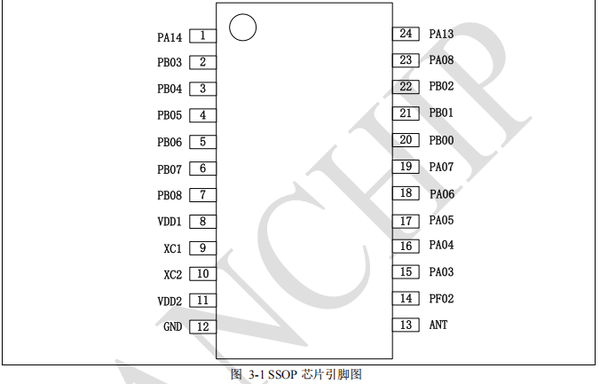

- 在板仿真/ICE接口 ⚫ RF - 无线 ✓ 通信频段：2400MHz ~2483MHz ✓ 数据速率：2Mbps，1Mbps，250Kbps ✓ 调制方式：GFSK - 射频综合器 ✓ 完全集成频率合成器 ✓ 250Kbps模式（晶振精度±10ppm） ✓ 1Mbps/2Mbps模式（晶振精度±40ppm） - 接收器 ✓ -88dBm灵敏度@1Mbps ✓ 工作电流20mA ✓ 休眠电流0.1uA - 发射器 ✓ 25mA@0dBm输出功率 ✓ 发射输出功率最大可达10dBm - 协议引擎 ✓ 最大支持64字节数据长度 ✓ 支持自动应答及自动重传 ✓ 6个接收数据通道构成1：6的星状网络协议引擎 ⚫ 电源管理 - 集成电压调节器 - 工作电压：2.2~3.6V ⚫ 封装 - 封装：SSOP24 / QFN32 ⚫ 操作条件 - 工作温度：-40~85℃（250Kbps速率支持-40~70℃） 1.2典型应用 ⚫ 小四轴 ⚫ 遥控器 ⚫ 智能马桶
