描述
SA6268是一款三相独立半桥栅极驱动
器，特别适合三相无刷电机应用中高速功
率MOSFET 和IGBT 的栅极驱动。自举悬
浮耐压高达50V，集成了内部自举二极管，
降低了PCB布局难度。
SA6268内置VCC和VBS欠压（UVLO）保
护功能，防止功率管在过低的电压下工作，
提高效率。
SA6268输入脚兼容3.3-5.0V输入逻辑，集
成防穿通死区时间为220ns，驱动能力为
+1.0A/-1.3A。
SA6268集成共模噪声消除技术使得高边
驱动器在高dv/dt 噪声环境能稳定工作，并
且使芯片具有宽范的负瞬态电压忍受能力。
特性
 悬浮绝对电压: 50V
 电源电压工作范围:5.0-20.0V
 兼容3.3/5.0V输入逻辑
 驱动电流:+1.0A/-1.3A(typ.)
 集成了内部自举二极管
 死区时间: 220ns (typ.)
 集成VCC和VBS欠压保护
 负瞬态电压承受能力
 集成共模噪声消除电路

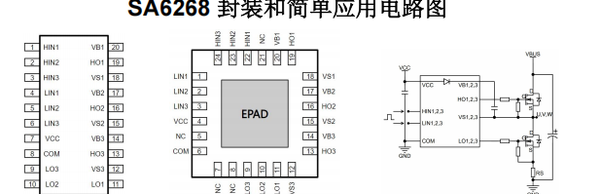

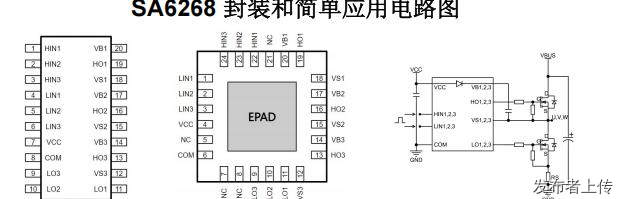

 TSSOP20,QFN24封装
典型应用
 马达驱动
 半桥电源
 全桥电源

功能描述
低边电源VCC 和欠压锁定（UVLO）
VCC 为低边电路电源供应端，能为输入逻辑电路和低边输出功率级工作提供所需的驱动能量。内置的
欠压锁定电路能保证芯片工作在足够高的电源电压范围，进而防止由于低驱动电压所产生的热耗散对
MOSFET/IGBT造成损害。如图1所示，当VCC上升并超过阈值电压VCC_R =3.95V后，低边控制电路解
锁并开始工作，LO开始输出；反之，VCC下降并低于阈值电压VCC_F =3.80 V后，低边电路锁定，芯片
停止工作,LO停止输出。VCC工作电压范围建议为5.0V-20V。
