描述

SA6184是一款集成了70V耐压的三个独立半桥栅极驱动，自举二极管，5V LDO和12V LDO控制电路的控制芯片，适合于12V,24V和多节锂电池供电应用中三相电
机应用中高速功率MOSFET 和IGBT的栅极驱动。
SA6184内置低侧电源和高侧电源欠压（UVLO）保护功能，防止功率管在过低的电压下工作，提高效率。

SA6184输入脚兼容3.3-5.0V输入逻辑，集成防穿通死区时间为250ns，驱动能力为+1.5A/-1.8A。

SA6184集成共模噪声消除技术使得高边驱动器在高dv/dt 噪声环境能稳定工作，并且使芯片具有宽泛的负瞬态电压忍受能力。

特性

⚫ 悬浮绝对电压: 70.0V
⚫ VM电压范围: 5.5-55.0V
⚫ 集成自举二极管
⚫ 兼容3.3/5V 输入逻辑
⚫ 驱动电流:+1.5A/-1.8A(typ.)
⚫ 死区时间: 250ns (typ.)
⚫ 集成VCC和VBS欠压保护
⚫ 集成12V LDO控制电路
⚫ 集成5V LDO输出短路保护
⚫ 负瞬态电压承受能力
⚫ 集成共模噪音消除电路

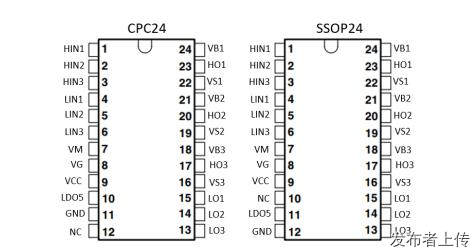

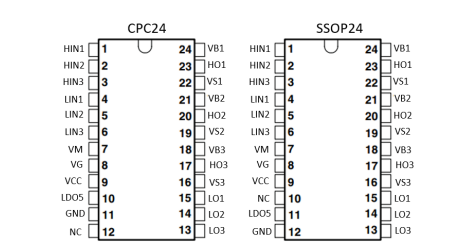

⚫ SSOP24, CPC24封装
典型应用
⚫ BLDC驱动
