一、概述

SA8301S是为消费类产品，智能硬件和其他低压或者电池供电的运动控制类应用提供了一个集成的电机驱动器解决方案。此器件能够驱动一个直流有刷电机，由一个内部电荷泵生成所需的栅极驱动电压电路
和4个功率 NMOS组成H桥驱动，集成了电机正转/反转/停止/刹车四个功能。

SA8301S支持最高工作电压为7.5V,持续电流1.5A, 峰值电流2.5A. 同时，集成了过温保护和欠压闭锁等保护功能。

SA8301S具有一个PWM（INA/INB）输入接口，支持与行业标准器件兼容。

特性

⚫ 工作电压范围 2.0-7.5V
⚫ 持续电流1.5A,峰值2.5A
⚫ 低导通电阻: 450mΩ (HS+LS)@4.2V
⚫ 低待机电流
⚫ 低静态工作电流
⚫ 集成过温保护
⚫ 集成欠压保护
⚫ SOP8封装

典型应用

⚫ 智能硬件
⚫ 手机支架
⚫ 智能门锁

芯片使用注意事项:

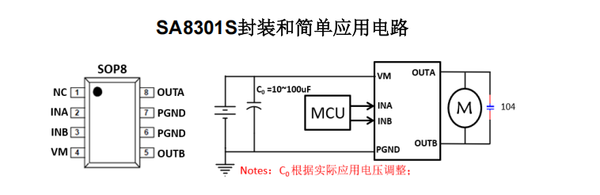

1. 以上推荐电路及参数仅适用于普通直流电机驱动在使用SA8301S时请根据实际情况来使用。
2. 持续电流驱动能力受封装形式、VM、芯片差异及环境温度、PCB 材料及厚度等因素影响，规格书
给出参数仅供参考。在实际使用中请根据产品考虑一定的余量。
3. SA8301S功率电源端附近的去耦电容必须就近连接，必须添加，否则容易造成电路击穿；功率电源
对地去耦电容容值可根据电机适当调整，图中给出的电容值为参考值。
4. OUTA与OUTB端连接的104电容为旁路电容，该电容可有效改善因电机快速正、反转切换而引起的
电压尖峰击穿输出端口问题。
5. SA8301S采用MOS 工艺设计制造，对静电敏感，要求在包装、运输、加工生产等全过程中需注意
做好防静电措施。
6. 马达启动瞬间的电流值建议不要超过2.5A。
