1. 产品概述

UW1000模块内部集成了主控MCU、UWB芯片、2.4G RF通讯芯片。模块支持AT指令配置UWB，如功率，频段等参数。模块采用透传工作方式，配置完成后，可通过串口接收距离和角度等位置信息。2.4G RF通讯芯片，可通过AT指令进行数据的发送，串口读取接收到的数据。

2. 特性

n 模块内部已集成 2.4G RF通讯芯片。

n 定位精度 5-10 厘米，可实现30米内的测距。可作为TAG端与UW3000实现测测距测角效果。

n 模组的UWB部分符合IEEE 802.15.4-2020和IEEE 802.15.4zPHY标准，支持从信道5到信道15的11个超宽带(6.5GHz到10GHz)，并支持高达13GHz的信号宽带，支持双向测距和 TDOA 和 PDOA 定位方案，可通过编程调节发射功率大小。

n AT指令透传模式，通过2.4G RF通讯芯片进行数据的传输

n AT指令配置UWB工作参数，UART接口接收距离和角度信息

型号：UW1000

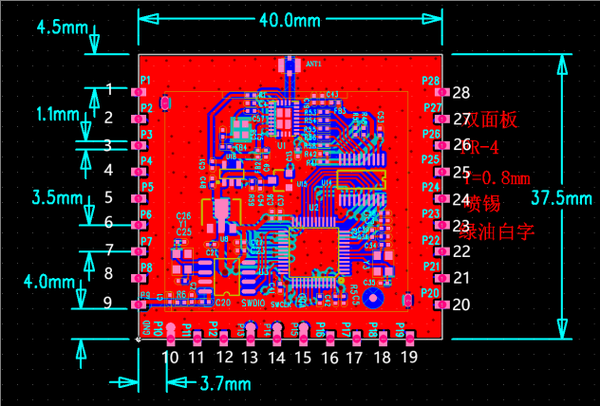

尺寸：40.0*43.2*1.0(±0.2)mm，28pin

天线形式：IPEX天线座

中心频点：CH5(6489.5MHz）、CH9(7987.2MHz)

工作温度：-20℃-60℃

存储环境：-40℃-85℃ , < 90%RH

供电范围：供电电压 3.6V ~ 5.5V ，典型值 5.0V 。

工作电流范围：60ma ~ 275 ma

支持接口：UART

 模块使用注意事项

(1) 就近模块电源管脚放置去耦电容，并保证电源走线宽度在0.5mm以上；

(2) 天线放置的位置不铺铜，留足净空区域.

(3) 切勿将模块放置在干扰源附近 ，如通信天线、晶振、大电感以及高频数字信号线附近 ，并且模块底部全部以地线填充为佳。

(4) 通过馈线与芯片天线连接时，需要固定好天线。
