描述

SA118是为消费类产品，智能硬件和其他
低压或者电池供电的运动控制类应用提供
了一个集成的电机驱动器解决方案。此器
件能够驱动一个直流有刷电机，由一个内
部电荷泵生成所需的栅极驱动电压电路和
4个功率 NMOS组成H桥驱动，集成了电
机正转/反转/停止/刹车四个功能。

SA118支持最高工作电压为7.5V,持续电
流1.9A, 峰值电流3.5A. 同时，集成了过温
保护和欠压闭锁等保护功能。

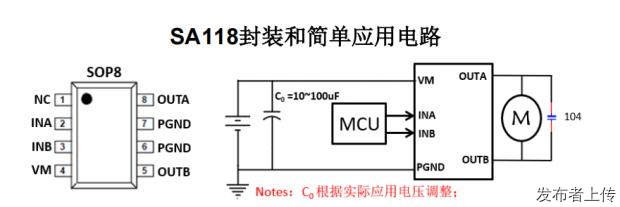

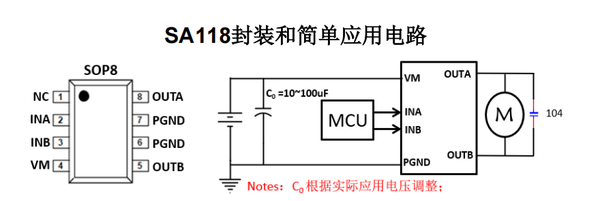

SA118具有一个PWM（INA/INB）输入接
口，支持与行业标准器件兼容。

特性

⚫ 工作电压范围 2.0-7.5V
⚫ 持续电流1.9A, 峰值3.5A
⚫ 低导通电阻: 350mΩ (HS+LS) @4.2V
⚫ 低待机电流
⚫ 低静态工作电流
⚫ 集成过温保护
⚫ 集成欠压保护
⚫ SOP8封装

典型应用

⚫ 电子门锁
⚫ 智能垃圾桶
⚫ 智能硬件
