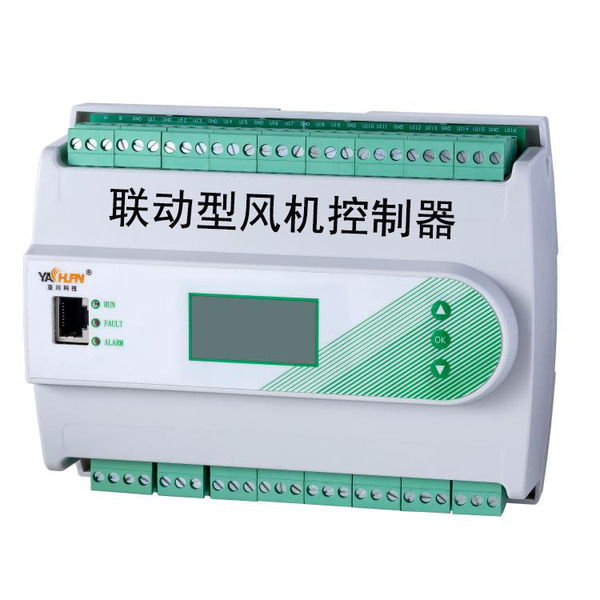

一、ZXSF联动控制器的产品概述
ZXSF联动控制器是用于变风量风阀风量控制的专用控制器，适用于使用蝶阀或者文丘里阀的系统。通过内置风量传感器监视流经风阀的风量和设定点的偏差，快速调节风阀的开度，达到控制风量的目的。控制器可以采用电压控制（根据电压对应风量进行设置/控制），可根据房间压差进行控制，或者通过Modbus通信进行远程控制。
二、ZXSF联动控制器的产品特点
ZXSF联动控制器采用DC24V供电，内置风量传感器，可以精确测量流经风阀的空气流量。具有1个电压型模拟输入端口，用于控制风量/房间压力；1个0至10V的模拟输出端口，用于控制快速风阀执行器；1个0至10V的模拟输出端口，用于执行器位置反馈；1个数字量用于压差控制时门磁开关状态输入；独立的控制面板通信端口，采用RJ12接口；1个通讯端口，支持Modbus RTU。控制器适合各式压力无关性风阀的风量控制和房间压力控制，可匹配角行程和直行程执行器。
三、ZXSF联动控制器的输入输出端口
数字输入端口：门磁开关。数字输出端口×2：排风机启停、风量异常报警。模拟输入端口×2：用于风量控制/压差传感器信号，执行器的位置反馈信号。模拟输出端口×2：用于风量反馈、风阀执行器控制信号。通讯端口：2个EIA-485串口，支持Modbus RTU。
四、ZXSF联动控制器的接线配置
ZXSF联动控制器采用220Vac/24Vac/dc供电，接线端子包括PE、24V、COM、RO1、RO2、24V、COM、A、U1、UE、COM、UE、A01、A02、D+、D-、COM等。控制器可连接风量测定孔、高压压差传感器、电源输出、执行器控制、执行器反馈、压力控制时、门磁开关状态输入等外围设备。
五、ZXSF联动控制器的应用场景
ZXSF联动控制器适用于实验室通风柜、生物安全柜、负压病房等需要精确控制风量的场景。控制器通过内置风量传感器实时监测流经风阀的风量，与设定点进行比较，快速调节风阀开度，维持通风柜排风面风速恒定。当通风柜前有人工作时，面风速保持为设计值；无人工作时，可切换待机模式，降低面风速以节约能耗。
六、ZXSF联动控制器与空气流向管理系统的集成
ZXSF联动控制器可与YCLX空气流向控制器、YCGL空气流向管理主机配合使用，构成完整的空气流向管理系统。控制器通过Modbus RTU通讯接口将风量数据上传至上层管理平台，实现集中监控和联动控制。系统可根据实验室使用状态自动调整通风策略，在保障安全的前提下实现节能运行。
