CK-2000B换热站与锅炉房无人值守管控系统方案
一、系统说明：无人值守系统整体方案说明
CK 2000B 锅炉房及换热站系统，以供热系统运行安全、供热品质稳定、运维便捷、高性价比为设计原则，依托智能传感采集、天气补偿算法、物联网通讯技术，针对锅炉房、换热站供热工况研发的换热站管控解决方案。

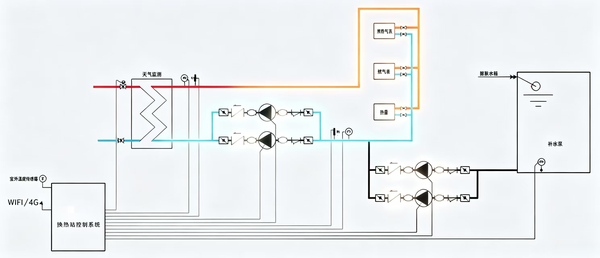

CK 2000B 锅炉房及换热站系统可对换热器、循环水泵、补水泵、膨胀水箱、燃气计量、热量计量、管路阀门进行一体化集中管控，采集室外环境温度、供回水温度、系统压力、燃气耗量、热量数据，实现天气补偿自动调温、泵组轮换调度、补水自动控制、能耗统计、故障预判分级告警。整套系统支持 WIFI/4G 网络通讯，完成现场设备数据实时上传、分析处理，实现换热站无人值守、远程监测调控，依托亚川建筑设备管理系统强大的兼容能力，可便捷接入建筑 IBMS 平台，以更高性价比完成换热站精细化能源管理，保障末端供暖稳定，降低供热能耗与人工运维成本，系统管理工作站部署于换热站运维值班室。
二、设计依据：智能化系统设计规范依据
《民用建筑电气设计标准》GB51348 2019
《公共建筑节能设计标准》GB50189 2019
《城镇供热管网设计规范》CJJ34 2010
《供热计量技术规程》JGJ173 2009
《建筑电气工程电磁兼容技术规范》GB51204 2016
《建筑设备自动化系统工程技术规程》JGJ/T 334 2014
《绿色建筑评价标准》GB/T50378 2019
《自动化仪表工程施工及质量验收规范》GB 50093 2013
《工业现场总线》IEC61158 2
三、CK-2000B锅炉房及换热站系统架构：无人值守系统架构体系
系统架构分为四层：现场设备层、平台层、应用层和 3D 可视化展示层。
1. 设备层：其功能是通过相关的传感设备采集数据信息，进行数据的传递。主要由布控于锅炉房换热站现场的换热器、循环泵组、补水泵、膨胀水箱、电动阀门、室外温度传感器、燃气表、热量表等设备组成。CK 2000B 锅炉房及换热站系统采集压力、温度、流量、能耗数据，输出控制指令，就地完成换热站泵阀联动、温度调节等控制逻辑。
2. 平台层：其功能对数据进行存储、计算、处理和分析，从而实现对设备的实时控制、精确管理和科学决策。主要由亚川 IOT 物联网数据平台、数字孪生平台组成，充分发挥亚川建筑设备管理系统高性价比优势，无需额外配置高额硬件即可完成大量换热站点数据接入。
3. 应用层：其功能是基于平台层的数据为用户提供具体供热管控服务，实现设备的实时监测、控制及智能管理。主要由 CK 2000B 换热站群控模块、天气补偿调温模块、泵组轮换管控模块、自动补水模块、供热能耗统计模块、分级预警模块、用户分级管理模块、标准接口模块、第三方 IBMS 平台数据融合对接模块组成。
4. 3D 可视化展示层：其功能是基于虚拟现实技术为用户搭建一个全三维的智慧操作界面，采用 3D 可视化的形式展示锅炉房换热站设备及管路位置信息，可以十分便捷的对其进行监视控制和管理等，解决传统展示模式当中信息量少、故障点不明确、数据流通迟缓、突发事件调控力弱等问题，完整呈现 CK 2000B 锅炉房及换热站系统全部运行工况，让数据和信息在 3D 世界中直观呈现。
四、CK-2000B锅炉房及换热站系统设备功能：无人值守智能设备功能
1、CK 2000B 锅炉房及换热站系统支持 WIFI/4G、以太网通讯，可利用现场已有网络资源，实现多换热站站点集中管理；可通过宽带网络对接远程监控诊断中心，实现远程参数配置、状态查看、远程故障诊断，依托亚川建筑设备管理系统，硬件投入适中，整体项目具备突出性价比。
2、系统运行稳定性强，降低后期运维费用，天气补偿算法按需调节供水温度，合理管控泵组运行，有效提升供热系统节能效果，延长水泵、换热器等现场设备使用寿命。
3、天气补偿智能调温模块：CK 2000B 锅炉房及换热站系统根据室外环境温度自动调节二次网供水温度，室外温度变化联动供热输出，避免过热浪费、供热不足问题，实现按需供热。
4、泵组智能轮换控制模块：实现循环泵、补水泵自动轮换工作，均衡设备运行时长；具备故障自动切换功能，单台泵故障自动切换备用泵，保障供热不间断。
5、安全保护与数据监测：CK 2000B 锅炉房及换热站系统实时采集供回水温度、系统压力、水箱液位、燃气耗量、热量等参数；具备超压、低压、超温、低温、缺水故障报警保护；实时展示运行参数：室外温度、供回水温度、系统压力、燃气消耗量、累计热量、设备运行模式、故障代码、历史告警记录、设备启停记录。
6、能耗统计节能功能：对接热量表、燃气表，自动统计换热站燃气消耗、供热输出热量，生成能耗报表，帮助运维人员分析供热能耗，降低锅炉房换热站综合供热损耗。
五、部分项目案例：无人值守项目应用实例
平凉体育场、荆门传染病院、孝感妇幼保健院、两路 A124 学校、江汉大学附属医院、钱塘区资源再生利用中心项目、大冶市新建高中部暖通机电工程、格力电器（临沂）智能制造生产基地项目一期工程、重庆两江新区人民医院、南通市肿瘤医院医疗综合楼项目、文水中学教学综合楼及风雨操场建设项目、上海舜宇奥来项目、天津医科大学肿瘤医院、首都医科大学保定儿童医院、浠水妇幼保健院、重庆第四人民医院、芜湖公共卫生中心、绥德县医院、广州惠爱医院、广州医科大学脑病医院、江西省吉安市第三人民医院、长庆油田职工医院、吉林省长春市榆树人民医院、陕西省宝鸡眉县人民医院、西安和平医院、万宁市人民医院、上海第六医院海口分院、航天公共卫生服务中心、济南天桥区药山社区医院、西安肿瘤医院、眉县中医院、西安市航天卫生中心、昆山万达、咸阳万达广场、西安交大港等
“成就客户、创造未来”是西安亚川的目标，我们不单为您提供产品与系统性解决方案，更延续着我们专业的服务体系，用我们的真诚，成为您信赖的合作伙伴，与您携手共创辉煌。20余年专注研发、生产和销售，1000余案例积累行业深入无忧服务。
欢迎在下方评论区留言咨询，获取定制方案。
