西安商业综合体 CK-2000X 制冷机房综合管理系统实施方案
一、系统说明
制冷机房综合管理系统，是以中央空调冷源系统安全、稳定、高效运行为原则，依托智能采集、逻辑预判、群控调节技术，针对商业综合体大型制冷机房研发的冷源设备一体化管控方案。主要作用是对制冷机房内冷水机组、冷冻泵、冷却泵、冷却塔、分集水器等设备运行工况进行实时监测、智能联动与节能调控，保障空调冷源系统稳定运行，降低机房整体能耗。
制冷机房内各受控设备、传感采集装置统一接入后台平台，实现设备远程监测、自动调控，运行数据实时上传、分析、处理，助力机房精细化运维与科学调度。系统工作站可部署于商业综合体运维管理中心，集中管控整套制冷机房综合管理系统。
二、设计依据
《民用建筑电气设计标准》GB51348-2019
《公共建筑节能设计标准》GB50189-2019
《建筑电气工程电磁兼容技术规范》GB51204-2016
《供配电系统设计规范》GB50052-2009
《通风与空调工程施工质量验收规范》GB50243-2016
《智能建筑设计标准》GB50314-2015
《绿色建筑评价标准》GB/T50378-2019
《工业现场总线》IEC61158-2
《建筑设备自动化系统工程技术规程》JGJ/T334-2014
《中央空调水系统节能控制装置技术规范》GB/T51407-2020
三、制冷机房综合管理系统架构
系统架构分为四层：现场设备层、平台层、应用层和 3D 可视化展示层。

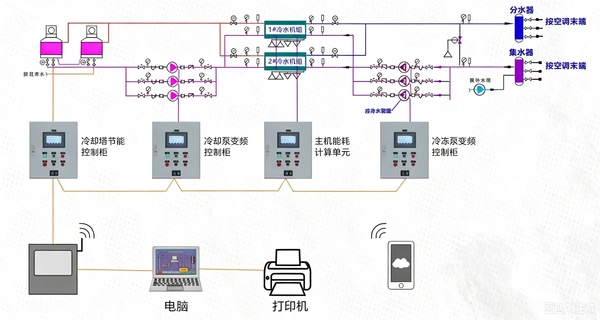

1.设备层：其功能是通过传感器、控制柜采集设备运行数据，完成数据采集与传输。主要由布控于制冷机房现场的冷水机组、冷冻泵变频控制柜、冷却泵变频控制柜、冷却塔节能控制柜、主机能耗计算单元、温度压力流量传感器、分集水器监测装置等组成。现场设备实时采集水温、水压、流量、设备启停状态、电流、功率、能耗等数据，就地执行控制指令，将制冷机房运行数据实时上传至上层平台。
2.平台层：其功能对采集的数据进行存储、计算、处理和分析，从而实现对制冷机房设备的实时控制、精确管理和科学决策。主要由制冷机房 IOT 数据平台、数字孪生平台组成，统一对接各类暖通设备通讯协议，汇总机房全部运行数据，完成长时间数据存储与负荷运算，支撑冷源系统优化算法运算。
3.应用层：其功能是基于平台层的数据为用户提供制冷机房运维服务，实现设备实时监测、联动控制及智能化管理。主要由制冷机房实时监测模块、冷源群控联动模块、能耗统计分析模块、故障告警模块、设备运维台账模块、负荷预测模块、用户分级管理模块、标准接口模块、第三方 IBMS 平台数据融合对接模块组成。
4.3D 可视化展示层：其功能是基于虚拟现实技术搭建全三维智慧操作界面，采用 3D 可视化形式展示商业综合体制冷机房设备、管路、阀门位置信息，可便捷完成设备监视、参数设定与管理操作。解决传统制冷机房监控信息单一、故障点位查找困难、数据反馈滞后、负荷突变时调控响应慢等问题，直观展示整套制冷机房综合管理系统运行状态。
四、制冷机房综合管理系统 CK-2000X 系列
1、制冷机房综合管理系统现场设备支持以太网通讯，可利用建筑现有局域网或无线通讯模块组网，实现制冷机房设备集中管理；同时可通过宽带网络对接远程监控及诊断中心，实现异地远程监控、故障诊断与参数调试。
2、整套制冷机房综合管理系统可靠性高，运维成本低，能够根据建筑空调负荷动态调节机组、水泵、冷却塔运行策略，有效提升商业综合体制冷机房节能效果，延长冷水机组、水泵等暖通设备使用寿命。
3、冷水机组联动管控模块：实时采集机组运行参数，依据末端空调负荷，自动实现多台冷水机组加减机、启停联锁，保障冷源输出匹配末端需求。
4、冷冻泵、冷却泵变频控制模块：根据供回水温差、压差，自动调节水泵运行频率，实现变流量调节，降低水泵输配能耗。
5、冷却塔节能控制模块：根据室外温湿度、冷却水回水温度，联动调节冷却塔风机启停与转速，优化冷却散热效果，降低冷却塔风机能耗。
6、主机能耗计算单元：实时统计整套制冷机房综合管理系统内各设备耗电量，计算系统 COP 值，生成能耗报表，为机房节能评估提供数据支撑。
五、部分项目案例
平凉体育场、荆门传染病院、孝感妇幼保健院、两路 A124 学校、江汉大学附属医院、钱塘区资源再生利用中心项目、大冶市新建高中部暖通机电工程、格力电器（临沂）智能制造生产基地项目一期工程、重庆两江新区人民医院、南通市肿瘤医院医疗综合楼项目、文水中学教学综合楼及风雨操场建设项目、上海舜宇奥来项目、天津医科大学肿瘤医院、首都医科大学保定儿童医院、浠水妇幼保健院、重庆第四人民医院、芜湖公共卫生中心、绥德县医院、广州惠爱医院、广州医科大学脑病医院、江西省吉安市第三人民医院、长庆油田职工医院、吉林省长春市榆树人民医院、陕西省宝鸡眉县人民医院、西安和平医院、万宁市人民医院、上海第六医院海口分院、航天公共卫生服务中心、济南天桥区药山社区医院、西安肿瘤医院、眉县中医院、西安市航天卫生中心、昆山万达、咸阳万达广场、西安交大港等
“成就客户、创造未来”是西安亚川的目标，我们不单为您提供产品与系统性解决方案，更延续着我们专业的服务体系，用我们的真诚，成为您信赖的合作伙伴，与您携手共创辉煌。20余年专注研发、生产和销售，1000余案例积累行业深入无忧服务。
