代替 Acrel-2000 变电站综合自动化系统：变配电系统
一、系统说明
变配电系统，是以供配电安全、稳定、可靠运行为核心，依托智能化采集、故障监测、远程管控技术打造的高低压配电室综合监控方案。针对医院、学校、产业园、公共建筑等场景变配电运行中电压、电流、电能质量、设备状态等各类问题进行实时监测与告警，保障配电设备稳定运行与供电连续性。
系统将变配电回路内各类监测、保护装置接入后台平台，实现配电设备远程监测、遥控，运行数据实时上传、存储、分析、处理，支撑配电精细化运维与科学调度决策。系统工作站可部署于建筑运维管理中心，集中管理全站高低压配电设备。
二、设计依据
《民用建筑电气设计标准》GB51348-2019
《供配电系统设计规范》GB50052-2009
《20kV 及以下变电所设计规范》GB50053-2013
《电力装置的电测量仪表装置设计规范》GB/T50063-2017
《公共建筑节能设计标准》GB50189-2019
《建筑电气工程电磁兼容技术规范》GB51204-2016
《供电电压偏差》GB/T12325-2006
《电压波动和闪变》GB/T12326-2008
《电力系统频率偏差》GB/T15945-2008
《电能质量监测装置运行规程》DL/T1228-2013
《电能质量监测装置技术规范》DL/T1227-2013
《电压暂降与短时中断》GB/T30137-2013
《暂时过电压和瞬态过电压》GB/T18481-2001
《电能质量监测设备通用要求》GB/T19862-2016
《工业现场总线》IEC61158-2
《绿色建筑评价标准》GB/T50378-2019
三、变配电系统架构
系统架构分为四层：现场设备层、平台层、应用层和 3D 可视化展示层。

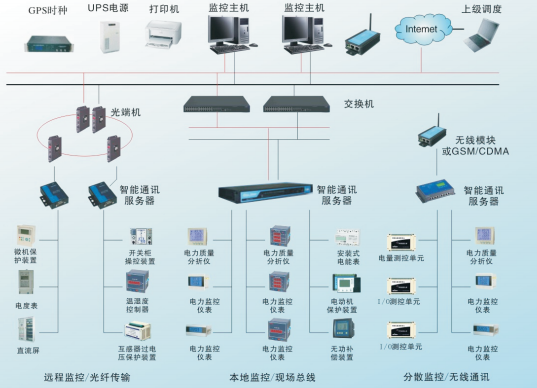

1.设备层：功能为通过传感、采集设备完成配电现场数据采集与传输。主要由部署在高低压配电室现场的微机保护装置、电力监控仪表、电能表、电力质量分析仪、测控单元、开关柜操控装置等设备组成。现场设备实时采集电压、电流、功率、谐波、开关状态、保护信号等配电数据，就地完成故障信号采集，上传至上层平台。支持光纤环网、现场总线、无线等多种通信方式接入，适配远程监控、本地监控、分散监控三类组网模式。
2.平台层：功能是对配电数据进行存储、计算、处理和分析，实现配电设备的远程控制、精确管理与科学调度决策。主要由电力 IOT 数据平台、数字孪生平台组成，统一接入不同规约的配电现场设备，完成协议转换、数据汇总，支撑变配电系统长时间不间断数据存储与运算。
3.应用层：功能基于平台层数据，提供变配电相关业务服务，实现配电设备实时监测、远程控制与智能化运维管理。主要包含变配电实时监测模块、遥测遥信遥控遥调模块、事件 SOE 告警模块、电能质量监测模块、电能量统计报表模块、设备运维管理模块、用户分级权限管理模块、标准接口模块、第三方平台数据融合对接模块。

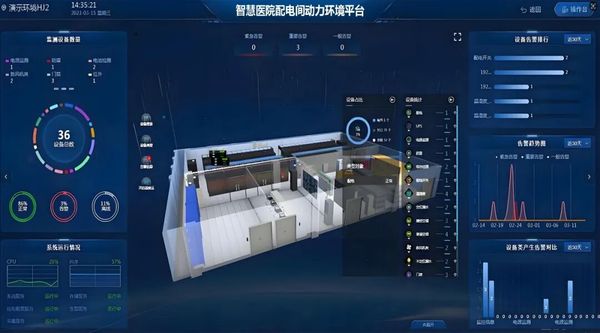

4.3D 可视化展示层：功能依托三维数字孪生技术，搭建全三维智慧运维界面，以 3D 可视化形式展示建筑内配电室、开关柜、各类配电设备位置与运行信息，可直接在三维界面完成设备监视、控制与管理。解决传统变配电监控系统信息展示单一、故障点位定位慢、数据传输滞后、突发配电故障调控响应弱等痛点，直观呈现变配电系统运行全貌。
四、变配电系统硬件装置系列
1、变配电系统现场设备支持以太网、光纤组网，也可复用建筑现有网络或搭配无线通信模块，实现多配电室集中管理；同时可通过宽带、互联网与远程监控诊断中心互联，完成异地远程监控、故障诊断，满足变电所少人 / 无人值守需求。 2、整套变配电系统稳定性强，后期运维成本低，能够辅助建筑优化配电能效，延长高低压开关柜、线缆等配电设备使用寿命，降低配电系统故障停机风险。
3、微机保护测控装置：实现高压回路保护、遥测遥信采集，完成过流、速断、零序等保护逻辑，实时采集回路电量参数，故障时快速上送事件信息。
4、电力质量监测装置：实时监测变配电系统谐波、电压暂降、三相不平衡、电压波动等电能质量参数，记录波形，支撑电能质量问题溯源分析。
5、电力监控仪表、电度计量装置：采集各配电回路电压、电流、功率、功率因数、用电量等数据，完成分项电能统计，为变配电系统能耗分析提供基础数据。
6、智能通讯服务器：作为变配电系统现场通信核心，完成多类型设备协议转换，汇聚现场所有配电设备数据，向上传输至后台监控主机；搭配交换机、光端机，可搭建光纤环网，保障远距离配电室数据稳定传输。
7、后台监控主机、GPS 时钟、UPS 电源：监控主机作为变配电系统本地后台，绘制一次主接线图，实时展示设备状态、告警信息，生成配电运行报表；GPS 时钟完成全站设备对时，保证 SOE 事件时序准确；UPS 电源保障变配电系统监控后台在断电场景下持续运行。
