GOLNP/7000末端用电防护治理监控系统区域主机 数据中心医院零线电流治理
联系郭工:一七三九二四六〇八五一
一、末端用电治理的现实需求
随着LED照明、变频设备、精密电子仪器等非线性负载的大规模普及，3次谐波电流在零线上叠加，三相不平衡问题日益突出。大量工程实测数据表明，零线电流超过相线电流的情况屡见不鲜，严重时可达相线电流的2倍以上。零线过流导致的线缆发热老化是电气火灾最直接的诱因之一。从商场、医院、数据中心到制造车间，中性线电流过大已成为电气安全的共性隐患。
GOLNP/7000末端用电防护治理监控系统区域主机正是针对上述问题设计的技术方案，适用于商场、剧院、体育中心、数据中心、医院等3N次谐波较大场合。
二、GOLNP/7000区域主机的系统架构
GOLNP/7000末端用电防护治理系统（DTDS）由末端用电治理系统服务器、智能通讯管理机、末端用电治理区域主机、末端用电治理终端等组成，末端用电治理系统服务器设在消防控制室或监控值班室。
系统架构分为四层：现场设备层、平台层、应用层和3D可视化展示层。区域主机作为现场设备层的核心节点，负责就地监测和治理末端电能质量问题，各区域独立设置。
系统采用最新的硬件架构和控制系统，具有强大数据分析功能和实时跟踪功能，可快速补偿末端供电系统中的电压突升或突降、波动，控制末端的电流分布，针对末端用电设备的特性，实时进行电压保护、电流保护和非电量保护。
三、核心功能与技术特点
谐波与三相不平衡治理方面，系统对末端回路电流进行检测、分析，依照供电持续性和安全性的原则，治理谐波及三相不平衡，对精密设备进行保护，消除零线电流，对治理后零线过流的情况进行过流速断保护，具备定时限、反时限保护功能。

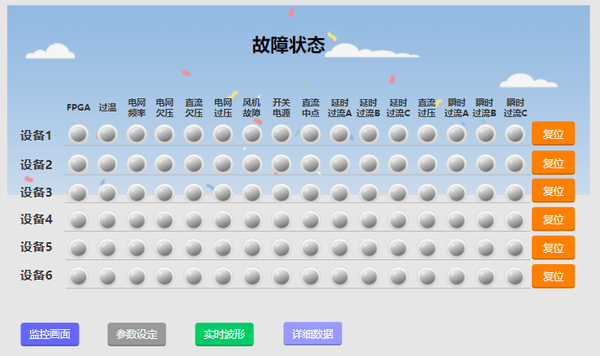

智能监测方面，区域主机实时监测三相电压、电流、功率、频率、功率因数、三相不平衡率、剩余电流、柜内温度等参数。通过声光报警以及通讯指导运维人员迅速发现隐患，及时处理。
保护功能方面，系统具备过流速断保护、定时限保护、反时限保护等多重机制，确保末端用电回路的可靠运行。
四、配套硬件体系
ECS-7000S集中空调节能控制和管理系统 EMS企业微电网能效管理平台
ECS-7000S集中空调节能管理系统 EMS企业微电网能效管理平台
ECS-7000S制冷机房集群控制系统
ECS-7000S集中空调节能云控管理系统能效管理系统 EMS企业微电网能效管理平台
ECS-7000S建筑设备一体化监控系统
ECS-7000S集中空调智能控制柜
ECS-7000S一体化智慧空调控制柜系统
ECS-7000MZM照明一体化数智配电箱
ECS-7000MD冷冻水泵一体化数智配电箱
ECS-7000MF排风机一体化数智配电箱
ECS-7000MB污水泵一体化数智配电箱
ECS-QKS冷热源智能群控主机柜
ECS-LQB空调冷却水循环泵一体化控制箱
ECS-LQD空调冷冻水循环泵一体化控制箱
ECS-DRSB低区热水循环泵一体化控制箱
ECS-ZRSB中区热水循环泵一体化控制箱
ECS-GRSB高区热水循环泵一体化控制箱
ECS-LQBS冷却塔补水泵一体化控制箱
YC-REAL-A系统能效控制总柜
YC-REAL-A冷水机组节能控制柜
YC-REAL-A冷冻水泵智能控制柜
YC-REAL-A冷却水泵智能控制柜
YC-REAL-A冷却塔智能控制柜
YC-REAL-A热水泵智能控制柜
YC-REAL-A锅炉控制柜控制箱
YC-REAL-A换热站智能控制柜
YC-REAL-A冷水循环泵智能控制柜
YC-REAL-A冷却水循环泵智能控制柜
YC-REAL-A冷热水循环泵智能控制柜
YC-REAL-A地源侧循环泵智能控制柜
YC-REAL-A锅炉末端侧循环泵智能控制柜
YC-REAL-A强弱电一体化控制柜
YC-REAL-A中央空调强弱电一体化控制柜
YC-REAL-A冷热源强弱电一体化控制柜
YC-REAL-A污水处理强弱电一体化控制柜
管廊ACU区域控制单元控制柜
风机一体化控制箱
水泵一体化控制箱
照明一体化控制箱
YC-REAL-A集中空调节能控制和管理系统
YC-REAL-A集中空调节能管理系统
YC-REAL-A制冷机房集群控制系统
YC-REAL-B锅炉供暖节能控制与管理配电柜系统
YC-REAL-A集中空调节能云控管理系统能效管理系统
YC-REAL-A建筑设备一体化监控系统 EMS企业微电网能效管理平台
YC-REAL-A集中空调智能控制柜
YC-REAL-A/PC系统能效控制总柜
五、应用场景
系统适用于数据中心/IDC机房、智慧医院、商业综合体、体育场馆等场景的末端用电治理。在某医院配电改造项目中，变压器进线侧N线电流从622A降至43A左右，有效消除了中性线发热隐患。在某医院项目中，CT机、核磁共振仪、X线机等设备产生的3次、5次、7次谐波对电能质量的影响得到了有效治理。
