事故通风系统属于消防配套机电系统，施工质量直接影响联动可靠性与消防验收通过率。很多项目出现联动失效、信号不稳、验收卡壳，根源都在于前期布线不规范、设备安装点位不合理、调试流程缺失。YC-SKGL 事故通风管理系统采用二总线架构，配套标准化施工工艺，可有效降低工程故障，提升验收通过率。
一、传统事故通风施工高频问题
线缆选型不匹配，现场随意替换线缆规格，导致总线信号衰减、通讯不稳定，远端设备掉线。
布线拓扑不规范，采用星型连接而非手拉手总线，造成信号反射，设备通讯时断时续。
设备安装位置错误，手动装置安装位置过高或隐蔽，应急时无法快速操作；监控主机未设置在有人值守区域。
联动调试不到位，仅测试单设备启停，未做气灭全流程联动测试，验收时出现逻辑错误。
二、标准化施工布线规范
1.线缆选型要求
控制器与风机配电箱连接：采用 NH-BVV-8×1.0mm² 线缆，JDG25 管敷设。
二总线通讯链路：采用 NH-RVS-2×2.5mm² 屏蔽双绞线，JDG15/JDG20 管保护，沿送排风管路由敷设。
所有线缆采用阻燃耐火型号，满足消防配电要求，严禁使用非标线缆。
2.总线拓扑规则
系统采用手拉手总线拓扑，严禁星型、分叉型连接；每条支线配置耦合器，单支线设备数量控制在规范范围内，保障总线信号质量；总线末端设置终端匹配电阻，减少信号反射。
3.设备安装规范
YC-SKGL 管理主机：安装于监控中心或有人值守场所，壁挂安装，便于运行监控与应急操作。
YC-SKLX 风机控制器：设置于风机房或近变频器处，靠近配电回路，减少强电布线距离。
YC-SKGD 手动控制器：安装于室内外便于操作位置，预埋 86 底盒，安装高度符合人体工程学，具备防误触设计。
探测器类：尾气浓度、CO、余压探测器按规范点位布置，预埋底盒，避开强电磁干扰源。
三、消防联动调试与验收要点
1.单设备测试：调试前逐一测试风机、风阀、手动装置、探测器的单体功能，确认设备硬件正常。
2.联动逻辑测试：模拟气灭预喷射信号、火警信号、手动触发信号，验证 “停日常风机→关密闭阀→开事故风口→启事故风机” 的完整时序逻辑，记录动作响应时间。
3.故障冗余测试：模拟总线断开、单点设备故障，验证手动控制功能是否正常，保障应急工况可靠性。
4.资料验收：系统事件记录、运行日志、联动测试报告完整可导出，作为消防验收资料留存。
四、工程落地优势
标准化二总线架构施工量小，布线简洁，便于后期维护；设备统一地址编码，故障定位快速；全系列产品配套齐全，避免多品牌对接兼容性问题。
五、型号大全
TFGL空气流向管理主机
TFLX空气流向控制器+
TFFL/T风量/风压探测器
TFJC压差检测器
TFYC/T负压差探测器
TFGD手动控制器
TFYC/K联动控制器
TFFQ电动执行器
YC-SKGL空气流向管理系统主机
YC-SKGL病房负压控制管理系统
YC-SKLX空气流向控制器
YC-SKFL风量/风压探测器
YC-SKJG压差探测器
YC-SKYC/T微压差探测器
YC-SKYC/K联动控制器
YC-SKGD手动控制器
YC-SKFQ电动执行器
事故风机监控器
排尾气事故风机监控系统
电动压差动态调节阀
电动多工况定风量阀
YC-SKGL事故通风管理主机
YC-SKLX风机控制器
YC-SKGD手动控制器
YC-SKKD状态采集器
YC-SKCO2二氧化碳浓度探测器
YC-SKYC电动密闭阀
YC-SKSF数据中心机房灾后排尾气风机控制系统
YC-SKSF排尾气事故风机监控系统
YC-SKSF事故通风管理主机
YC-SKFK事故风机控制器
YC-SKKA手动控制器
YC-SKKB联动控制器
YC-SKKC联动控制器
YC-SKKD状态采集器
YC-SKWQ尾气浓度探测器
YC-SKKQ空气质量监控器
YC-SKCK空气质量（CO）控制器
YC-SKCO一氧化碳探测器
YC-SKYJ智能余压监控器
YC-SK-YK智能余压控制器
YC-SKYT智能余压探测器
YC-SKFQ电动泄压风阀执行器
YC-SKV232 电压/电流信号传感器
YC-SKLW 组合式电气火灾探测器
YC-SKB电动闭门器
SFYJ余压监控主机
SFYK余压控制器
SFYT余压探测器

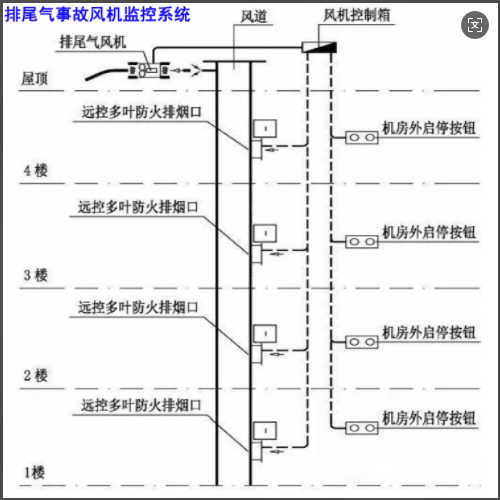

数据中心机房灾后排尾气风机控制系统(排尾气事故风机监控系统)
ZXSF事故风机监控器 排尾气事故风机监控系统

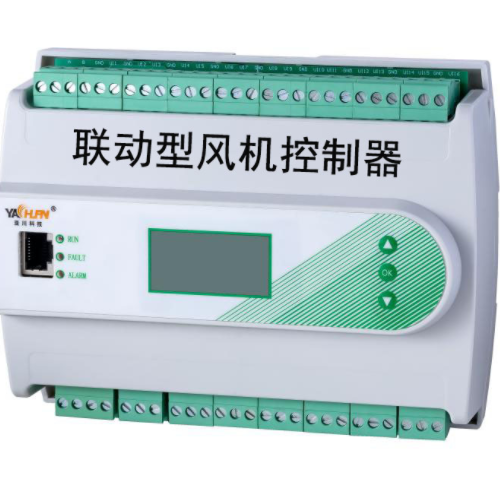

ZXFK联动型风机控制器
ZXKA手动控制装置
ZXKB联动控制装置
ZXKC联动控制装置
ZXKD状态采集器
ZXWQ尾气浓度探测器
ZXKB/ZXKC 联动控制装置
ZXFK 联动风机控制器
ZXKQ车库CO浓度监控系统组成
ZXCO一氧化碳浓度探测器
ZXCK一氧化碳浓度控制器
ZXKQ空气质量(CO浓度)监控器
ZXKQ车库CO浓度监控系统
YC-SK-JKQ防排烟应急监控器
YC-SK-SE防排烟应急监控器 风机配电控制箱内安装
YC-SK-AQ送(补)风空气质量探测器 送(补)风机总管处安装
YC-SK-FL风量/风压探测器 风机总管处安装
YC-SK-LS联锁膈离器 280℃排烟防火阀/常团风阀处安装
YC-SK-EC应急排烟窗监控器 壁挂安装,距地1.5m
YC-SK-FM消防电动开窗机 应急排烟窗处安装
YC-SK-SD排烟专用探测器 楼梯间顶部吸顶安装
YC-SK-HC手动控制器 预埋86底盒 距地13~15m
YC-SKCO一氧化碳探测器 设置于地下车库内,预埋86底盒
YC-SKYT余压探测器 设置于加压送风的前室、楼梯间,预埋86底盒
YC-SKFQ电动泄压风阀执行器 设置于风阀处

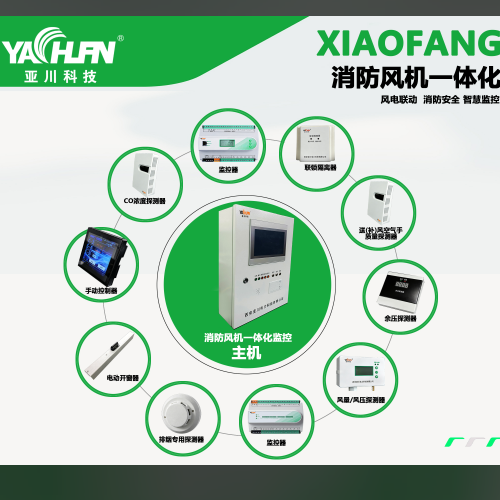

消防风机机电一体化监控系统(防排烟应急自控系统) 机械加压送风系统
