产品概述
HX-ASL C1000 智能照明控制系统由电源模块、通讯转换模块、HVR498 系列智能照明控制模块、消防 DI 输入模块、智能控制面板组成，采用 I-BUS 现场总线 + 上层 TCP/IP 网络的两级通讯架构。 全部硬件为 DIN 导轨模数化安装，部署于照明配电箱内；以 HVR498 继电器开关驱动器为核心输出单元，实现照明回路本地手动、面板场景控制、定时、感应、消防联动强启，支持对接 BA/IBMS/DCIM 平台，适配数据中心、医院、交通枢纽、大型公建新建及改造项目，同时兼容直流智能照明应用场景。
行业核心痛点
1. 传统照明仅本地手动开关，缺少集中管控，长明灯普遍，照明能耗无法统计，不利于建筑 PUE、能耗指标管控。
2. 照明系统孤立，无法和楼宇 BA、IBMS、DCIM 动环平台做数据互通，运维需要单独操作照明设备。
3. 缺少消防联动能力，发生火警无法实现照明强启，依靠人工处置，应急保障不足。
4. 模块无本地手动应急，后台宕机 / 网络故障时，现场无法手动操作照明回路。
5. 普通继电器模块抗浪涌能力弱，灯具冲击电流易造成模块损坏，项目后期故障率高。
6. 大型项目点位多，单总线带载数量有限，缺少总线扩展手段，无法满足大面积建筑分区管控需求。
主要功能

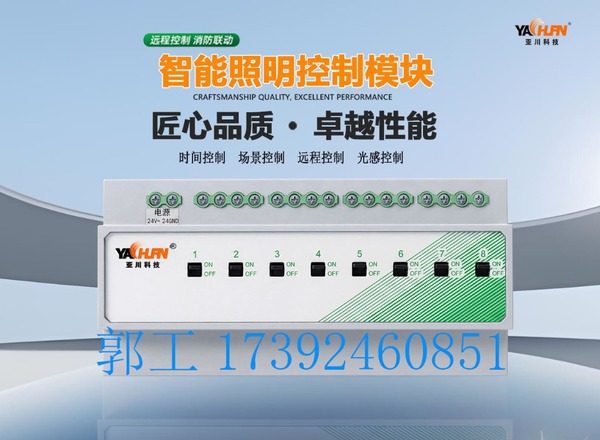

1. 多路回路开关控制 HVR498 系列提供 4 路、8 路、12 路 16A 继电器输出，单回路独立开关，支持分组分区控制，可实现单回路通断或者一键场景模式。
2. 本地面板场景控制 配电箱配套智能控制面板，可实现本区域本地操作，支持场景一键调用，不依赖上位电脑软件。
3. 多重运行控制模式 具备定时控制、人体 / 照度感应自动控制、场景预设控制、消防 DI 信号输入实现消防强启；支持延时启动，规避多灯具同时上电冲击。
4. 硬件级保护设计 模块自带过零保护，输出具备 5 倍以上工作电流抗浪涌能力；配备手动应急开关，上位系统故障，现场可直接手动操作回路；每路具备回路状态指示灯，直观查看回路通断状态。
5. 总线系统扩展能力 支线总线最多接入 64 个总线元件，可通过总线耦合器扩展总线，满足大型建筑大面积点位扩容；总线布线采用 4 芯屏蔽双绞线手拉手组网，上层使用超五类网线 TCP/IP 通讯。
6. 上位集中监控与第三方集成 中控电脑可对整套照明系统状态监控；可通过网关对接 BA、IBMS、DCIM 动环监控平台，上传回路状态、故障告警，接收远程开关指令，融入整体智能化运维体系。
硬件技术特点
1. 输出规格：4/8/12 路，16A 开关继电器输出；
2. 硬件保护：继电器过零保护，抗浪涌能力≥5 倍额定工作电流；
3. 操作能力：自带手动应急操作按键，脱离软件也可现场控制回路；
4. 状态反馈：每一路配置状态指示灯，现场直观看回路工作状态；
5. 延时启动功能，抑制上电瞬间冲击电流；
6. DIN 导轨模数化安装，直接装配于照明配电箱内部；
7. 适配 I-BUS 总线，可搭配系统电源模块、消防 DI 输入模块、通讯转换模块、总线耦合器完整组网。
系统架构说明
1. 底层总线层：I-BUS 总线，4 芯屏蔽双绞线 RWSP4*0.75 手拉手连接照明模块、智能面板、传感器；单支线最大 64 个总线元件，总线耦合器用于支路扩展。
2. 中间设备层：总线电源模块、消防 DI 输入模块、通讯转换模块，全部导轨安装在配电箱。
3. 上层网络层：TCP/IP 超五类网线，通讯转换模块接入中控主机电脑，实现集中监控；对外协议对接 BA/IBMS/DCIM 第三方平台。
对接集成能力
· 原生对接 IBMS 楼宇集成、BA 楼宇自控、DCIM 数据中心基础设施监控、机房动环监控平台；
· 支持消防干接点 DI 信号接入，实现消防告警照明强启联动；
· 可拓展照度传感器、人体感应传感器，实现照度、人体感应自动照明；
· 兼容直流智能照明系统配套使用。
典型应用场景
数据中心 IDC 机房、医院楼宇、高校科研建筑、机场、高铁站、商业综合体、博物馆、政务大数据中心、工厂厂区等新建与改造项目。
参考项目案例：广州人民医院、陕西人民医院、陕西公安大数据中心、西安机场航站楼等。
