旋振筛是一种高精度细粉筛分机械，其噪音低、效率高，快速换网需3-5分钟，全封闭结构，适用于粒、粉、粘液等物料的筛分过滤。旋振筛是由直立式电机作激振源，电机上、下两端安装有偏心重锤，将电机的旋转运动转变为水平、垂直、倾斜的三次元运动，再把这个运动传递给筛面。调节上、下两端的相位角，可以改变物料在筛面上的运动轨迹。

工作原理

旋振筛起动后，其动力装置即振动电机上下两端不同相位的偏心块、由于高速放置作用而产生一复合惯性力，该惯性力强迫筛机振动体作复旋运动，筛框在振动力的作用下连续作往复运动，进地而带动筛面作周期性振动，从而使筛面上的物料随筛箱一同作定向踊跃式运动，其间，小于筛面孔径的物料通过筛孔落到下层，成为筛下物，大于筛面孔径的物料经连续跳跃运动后从排料口排出，最终完成筛分工作。旋振筛振动体的运动轨迹为一复杂的空间三维曲线，此曲线在水平面上的投影为圆形，在两垂直面上的投影为两相同的椭圆。实际运用中，通过调整振动电机上下两端偏心块的相对相位，可以改变筛面上物料的运动轨迹，从而达到不同的筛分作业目的。

设备结构

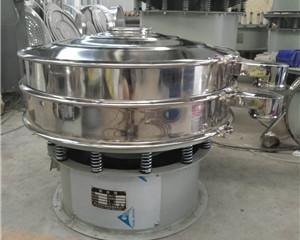

旋振筛主要由防尘盖、筛框、束环、振动电机、筛网、弹簧支撑、底座等组成。振动电机通过连接杆和筛箱相连，产生振动力。筛箱内安装有筛网，用于筛分物料。弹簧支撑起到缓冲和稳定振动的作用，底座用于支撑整个设备。

防尘盖：它限制了材料，使机器和周围环境免受灰尘的影响。

振动电机：采用立式振动电机，正是这个电机导致了水平、倾斜、垂直的三维运动，这种运动会增加材料通过圆形振动筛的速度，为了实现这一点，该设备配备了一个不平衡的重量组件。

筛框：一般由不锈钢制成，也可选择碳钢材质，它将要加工的产品限制在所需的尺寸和精细度。

束环：连接底锥和筛框、上下筛框的作用，也起到防止物料泄漏的作用。

筛网：保持张力，使材料更容易沿振动方向移动，常用304不锈钢编织网。
