数据中心自控系统设计内容及系统概述
如需了解详细产品资料、配置方案、产品价格、产品技术参数;
可以联系厂家:（①⑦⑦⑨②③⑤⑤⑧④O）(同微VX)
数据中心自控系统运行保证机房的基础设施与环境应保证7*24.小时为机房内各类信息系统计算机设备及网络设各提供良好、稳定的运行环境，确保机房环境和基础设前运行的安全性和稳定性，提高故障处理效率.实现机房内环境及基础设施的统一监控和集中管理。
本项目机房区域与柴发区域监控系统自成体系，独立对各自的被监控设备、子系统进行监控管理、存储等。
单体机房楼内设置动环监控系统与BA系统，分别设置独立主备用服务器、独立汇聚交换机(2台)、独土接入层交换机。ECC大厅设置机房动环运维管理平合及炎据中心基础设施远维管理平合、集中完成机房楼为其他系统的集成和集中显示，北向需满足建设方行内自有平合对接需求，南向按需预留第三方系统集成接口，包括但不限于机房动环监控系统、机房BA系统、机房安防系统、机房消防系统及行内其它已建设子系统等、从而实现各种数活分析挖掘、能耗管型、容量管型、资产管望、告警管望、报表管理、权限管理、日志管理及其它远维管理等功能需求

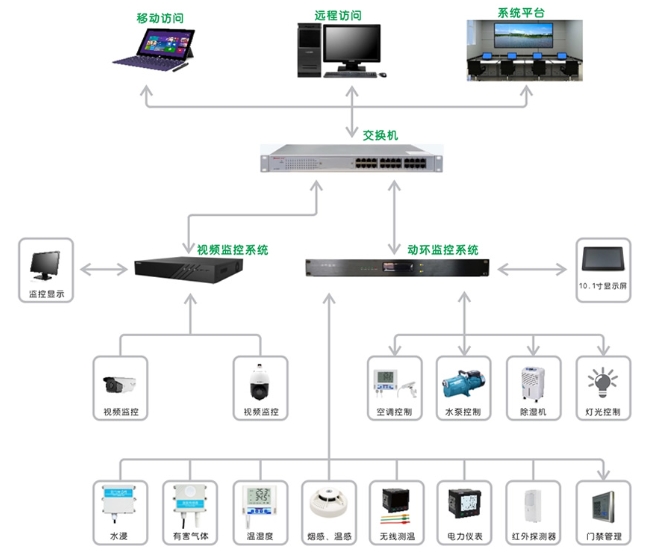

数据中心自控系统构架
系统架构至少包合现场设备数据采集层、现场设备监控层和集中监控层。
现场设备数据采集层:由I/O采集模块等组成,连接所有传感器和被监控设备,实现监控平合与被监控对象的数据通讯。所有硬件采用模块化架构。I/ O模块采集传感器数据后通过
系统配置实现对所有传感器的数据匹配对应。
现场设备监控层:由嵌入式服务器、网关设备、控制器组成,负责收集与外理由现场设备采集层发送上来的数据:各种智能设备直接接入现场设备监控层
集中监控层:实现全部数据的监控。
数据中心自控系统监控内容
（1）机房区域电力设备部分：10KV配电系统电能计量、高压开关柜综保装置、变压器、智能仪表、补偿装置、有源滤波器、直流屏、UPS、高压直流设备、智能小母线、列头柜、ATS电源切换装置、蓄电池监控系统内容。
（2）机房区域的空调与环境监控部分：机房区域内空调设备监控与机房模块、运营商机房等房间区域温湿度监测、漏水监测、氢气监测等；

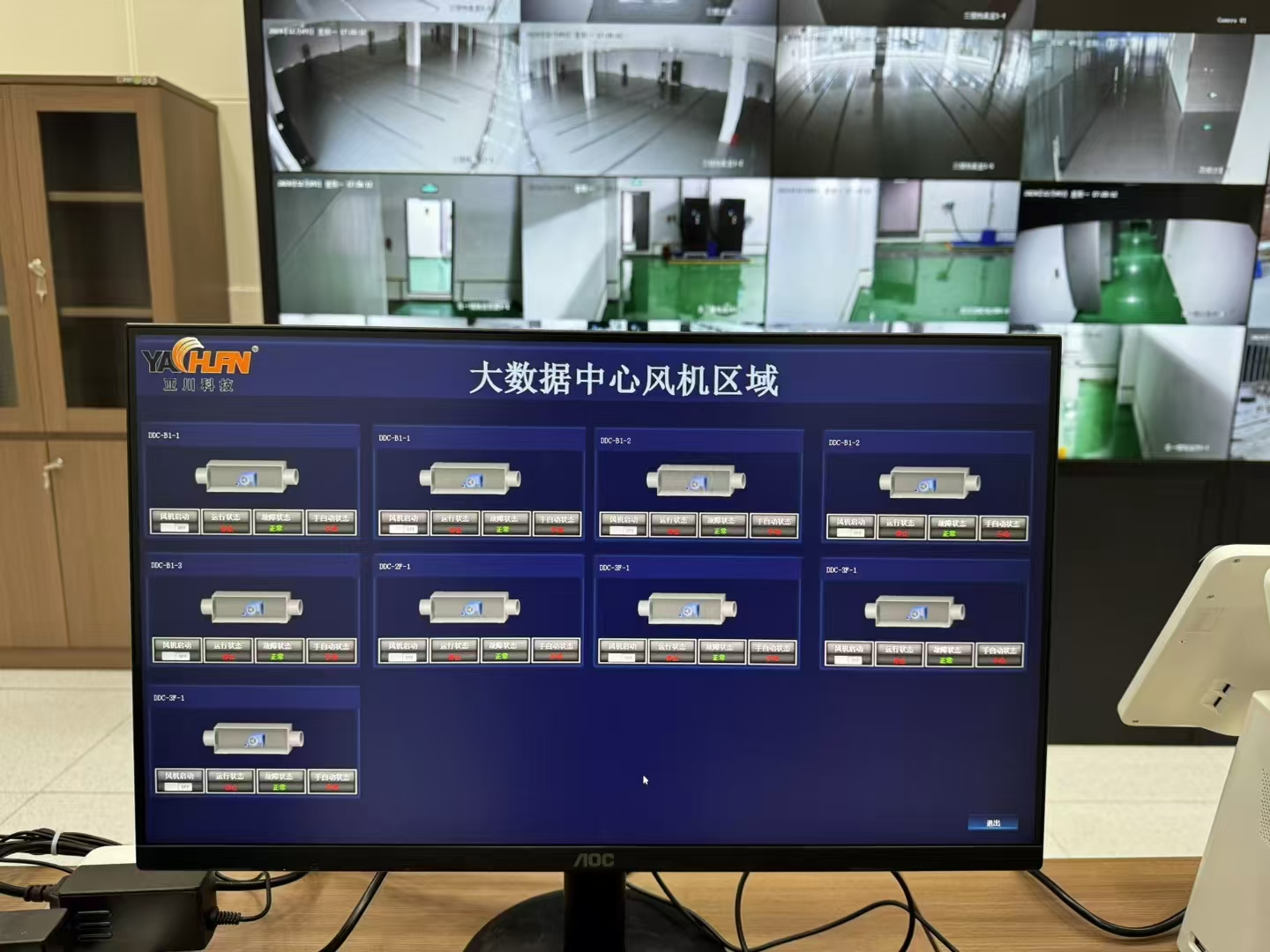

（3） 机房区域的BAS系统部分：水冷冷水机组、冷冻水泵、冷却塔、自动定压补水排期装置、全自动加药装置、旁流水处理装置、蓄冷罐及管路、供回水管路上的温度、压力、流量调节电动阀门的调节与反馈、普通送排风系统、普通给排水系统
（4）柴油区域电力设备部分:10KV配电系统电能计量、高压开关柜综保装置、智能仪表、直流屏、ATS电源切换装置、蓄电池监控系统内容、柴发并机系统PLC柜。
（5）柴油供油控制系统内容
数据中心自控系统设计依据
与工程相关的国家及地方现行的设计规范、规程、标准、政府令等,包含但不限于以下
数据中心设计规范》GB50174-2017
《建筑电气与智能化通用规范》 GB55024-2022
《消防设施通用规范》 GB55036-2022
《建筑防火通用规范》 GB55037-2022
《安全防范工程通用规范》 GB55029-2022
《智能建筑设计标准》 GB50314-2015
《民用建筑电气设计标准》GB51348-2019
《低压配电设计规范》CB50054-2011
