六轴惯性传感器模块

描述

  SC7I22 是一款高集成度、低功耗惯性测量单元（IMU）。内置高性能三轴加速度计和三轴陀螺仪测量单元，在高性能模式、SC7I22 集成的节能模式能将功耗控制在 970uA 以下（ODR 1.6KHz 工作模式）。

加速度计量程范围±2g/±4g/±8g/±16g，陀螺仪的角速度量程可以为±125/±250/±500/±1000/±2000dps。包含自测功能和修调功能。SC7I22 的封装为 LGA-14L，正常工作温度范围为-40°C ~ +85 °C。内置的事件中断功

能可在系统功耗极低的条件下有效可靠得实现运动跟踪和姿态识别，包括自由落体检测、6D 方向检测、计步、敲击检测和唤醒等功能。

SC7I22 可以提的运动检测，实现姿态定位和手势识别等，帮助应用开发更加复杂的功能，将大量应用于智能手机、无人机、游戏手柄、各类物联网和智能硬件系统中。支持主流操作系统，实现微信记录和动作截屏，

且提供无人机、游戏手柄、VR 和 AR 的各类算法支持。

芯片内置自测试功能允许客户系统测试时检测系统功能，省去复杂的转台测试。芯片内置产品倾斜校准功能，对贴片和板卡安装导致的倾斜进行补偿，不占系统资源，系统文件升级不影响传感器参数。

主要特点

?

模拟供电电压范围 1.71~ 3.6V；

?

低功耗：整体联合低功耗模式 450uA；整体联合高性能模式 970uA；

?

加速度计：±2/±4/±8/±16G 满量程；

?

陀螺仪：±125/±250/±500/±1000/±2000dps 满量程；

?

紧凑型标准 LGA14 的封装，2.5mm*3mm*1.00mm；

?

提供 SPI 和 IIC 串行接口；

?

内嵌温度传感器；

?

Sensor Time 功能

?

6D/4D 方向检测

?

OIS（ODR=6.4kHz）功能

?

内嵌自测试功能

?

内嵌 FIFO

?

10000g 高 G 抗击能力

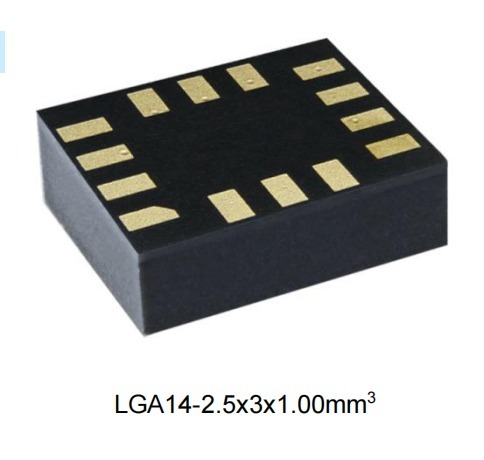

LGA14-2.5x3x1.00mm3

应用

? AR/VR；

?

室内导航/行人路线跟踪/定位

?

3D 扫描/室内地图测绘/SLAM

?

手势识别

?

虚拟现实游戏

?

空鼠/游戏手柄

?

计步/敲击

?

振动检测和补偿；

?

自由落体检测；

?

9D 方向检测；
