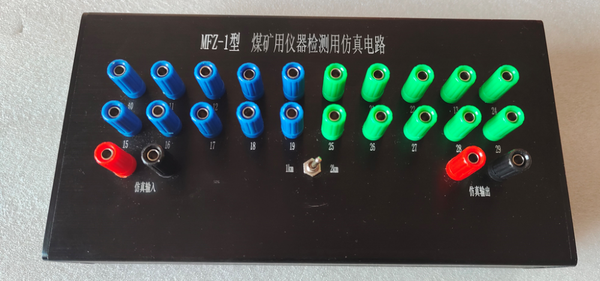

MFZ-1煤矿仪器检测用仿真电路
符合《JJG 1093-2013 矿用一氧化碳检测报警器计量检定规程》、《JJG 1133-2017煤矿用高低浓度甲烷传感器计量检定规程》、《JJG 1138-2017煤矿用非色散红外甲烷传感器计量检定规程》、《JJG 1087-2013 矿用氧气检测报警器计量检定规程》、《JJG 1161-2019矿用硫化氢气体检测仪计量检定规程》、《MT/T 772-1998 煤矿监控系统主要性能测试方法》要求。
1、模拟信号传输距离2km。
2、平衡均匀电路设计。
3、元器件参数
R=3.2Ω
L=0.2mH
C=0.06μF
4、负载电阻：500Ω，精度0.01%。

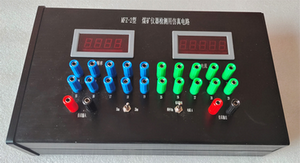

MFZ-2煤矿仪器检测用仿真电路
符合《JJG 1093-2013 矿用一氧化碳检测报警器计量检定规程》、《JJG 1133-2017煤矿用高低浓度甲烷传感器计量检定规程》、《JJG 1138-2017煤矿用非色散红外甲烷传感器计量检定规程》、《JJG 1087-2013 矿用氧气检测报警器计量检定规程》、《JJG 1161-2019矿用硫化氢气体检测仪计量检定规程》、《MT/T 772-1998 煤矿监控系统主要性能测试方法》要求。
1、模拟信号传输距离2km。
2、平衡均匀电路设计。
3、元器件参数
R=3.2Ω
L=0.2mH
C=0.06μF
4、电流表参数：（-1.9999～+1.9999）A,分度值0.0001A，准确度：0.1%±3个字。
5、频率表参数：电平脉冲信号（建议输入信号电压: 高电平 H= 4V～30V，低电平 L= -30V～-0.6V），频率测量范围: （0.5～9999）Hz；准确度：0.5%±3个字。
6、负载电阻：500Ω，精度0.01%。
