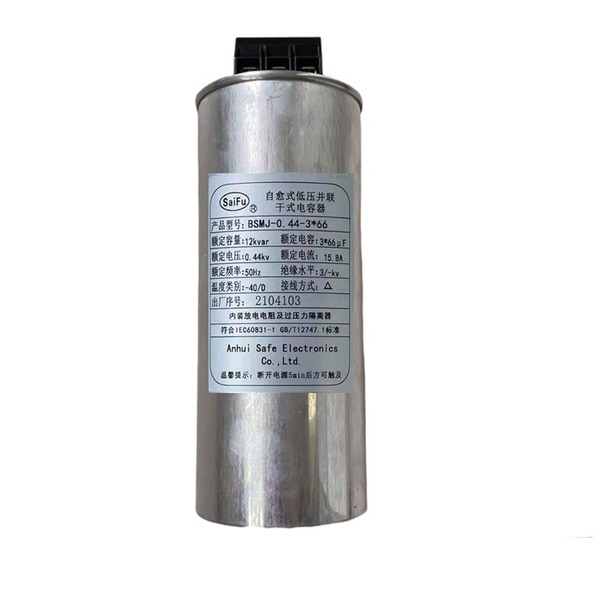

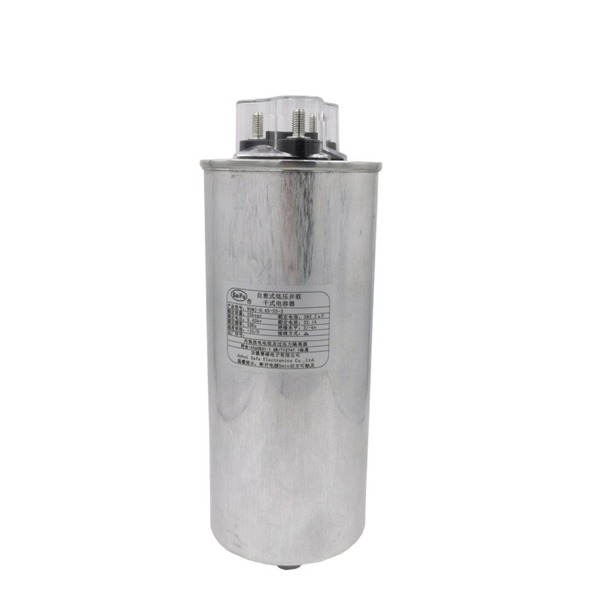

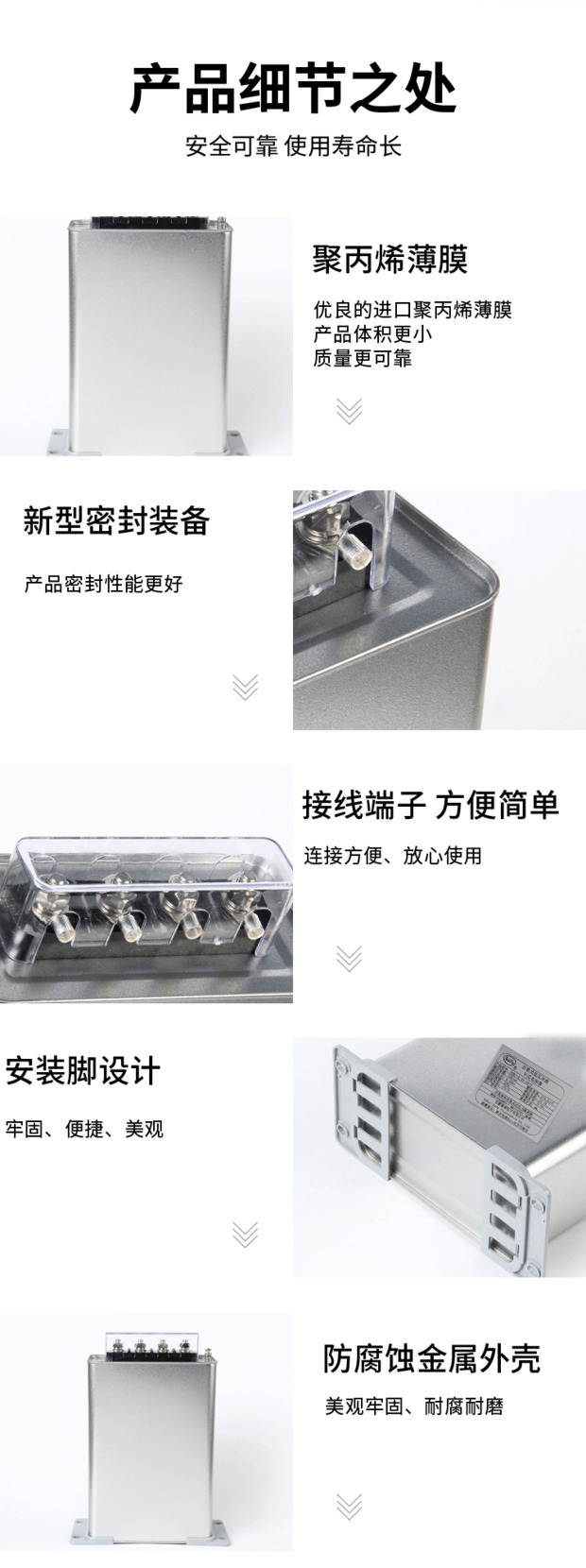

BSMJ 0.45-15-3自愈式并联电容器 BSMJ系列 电力电容器规格书:
产品类型:低压自愈式并联电容器
1.适用范围
本产品规格书为安徽赛福电子有限公司提供,适用于标称电压1000V及以下,频率为15Hz~60Hz的交流电力系统的功率因素的电容器,主要用于提高功率因素,减少无功损耗,改善电压质量。
2.型号和含义
B S MJ L 0.45 - 30 - 3
--------系列代号(B并联电容器;A滤波电容器)
3.正常工作条件和安装条件
低电压自愈式并联电容器在使用条件如下:
3.1 投入时的剩余电压
电容器投入时的剩余电压不超过额定电压的10%。
3.2 海拔
安装运行地区海拔不超过2000m。
3.3 环境空气温度类别
环境空气温度类别为-25/C。电容器投入运行最低环境温度为-25℃,最高温度为C类,即电容器运行的最高不超过50℃,24小时内温度平均值最高不超过40℃,一年内温度平均值最高不超过30℃。
电容器应保证在良好通风条件下工作,不允许在密闭不通风条件下工作,蒸汽,无导电性或爆炸性尘埃,无剧烈的机械振动。
4.主要技术参数及技术性能
4.1 主要技术参数
4.1.1额定电压:230VAC、400VAC、450VAC、480VAC、525VAC、690VAC、750VAC,其他电压可特殊订货。
4.1.2额定频率:50Hz或60Hz。
4.1.3额定容量:(1-60)kvar。
4.1.4容量偏差:-5%~+10%,三相单元中,任意两线路端子间测得的电容的最大值和最小值之比≤1.08。
4.1.5介质损耗角正切:≤0.0015(20℃)。
4.1.6耐电压:极间2.15Un,2s;[极壳2Un+2kV或3kV取较高方]×1.2,5 s。
4.1.7最高允许过电压:1.1Un时,每24小时不超过8小时;1.15Un时,每24小时不超过30分钟;1.20Un时,每24小时不超过5分钟;1.30Un时,每24小时不超过1分钟。
4.1.8最大允许过电流:1.3In。考虑到谐波、过电压和电容偏差影响,过渡过电流最大不超过1.43 In。
4.1.9自放电特性:电容器带有放电器件,使电容器在断开电容3min内,剩余电压从,-2.Un降至75V或以下。
4.2执行标准:GB/T12747-2017,IEC60831:2004。
5.2.2.2电容器与感应电动机并联时,建议按电容器电流小于电动机空载电流90%来选配电容器。
5.2.2.3在变压器空载时,应使电容器退出运行。
5.2.3系统中安装低压自愈式并联电容器时,应选用能限制涌流及不重燃的专用开关、接触器、电子复合开关、过流继电器等。
5.2.4电容器切除与再投入的时间间隔应大于3min,否则可能产生很高的过渡过电压,损坏电容器。
5.2.5选用小型断路器作短路保护,无法可靠分断短路电流,不推荐使用,建议使用熔断器作保护。若使用时,应按额定电流的2~3倍选择,严禁断路器带电容器合闸。
5.2.6如发现电容器外壳有严重的鼓胀现象,请将电容器及时从电网中切除。
6.主要产品型号规格及数据表
常用规格及尺寸Common specifications and dimensions
型号Type
额定电压
Rated voltage (KV)
额定容量
Rated capacitance(Kvar)
额定电容
Rated capacitance (pF)
额定电流Rated current (A)
尺寸Dimension]!, x D x H)
印铁型Iron stamp type
BSMJ0.23-5-3YN
0.23
5
301
7.3
167x57x180
BSMJ0.23-8-3YN
0.23
8
482
11.6
180x70x170
BSAAJ0.23-10-3YN
0.23
10
602
14.5
180x70x220
BSMJ0.23-12-3YN
0.23
12
722
17.4
180x70x220
BSMJ0.23-15-3YN
0.23
15
903
21.8
180x70x220
BSAAJ0.23-20-3YN
0.23
20
1204
29.1
180 x70x 270
BSMJ0.23-25-3YN
0.23
25
1505
36.3
240 x 120 x 210
BSMJ0.23-30-3YN
0.23
30
1806
43.6
240 x 120 x 230
BSAAJ0.25-5-3YN
0.25
5
255
6.7
167x57x180
BSAAJ0.25-8-3YN
0.25
8
408
10.7
180x70x170
BSMJ0.25-10-3YN
0.25
10
510
13.4
180x70x220
BSAAJ0.25-12-3YN
0.25
12
611
16.0
180x70x220
BSMJ0.25-15-3YN
0.25
15
764
20.0
180x70x220
BSMJ0.25-20-3YN
0.25
20
1019
26.7
180 x70x 270
BSMJ0.25-25-3YN
0.25
25
1274
33.4
240 x 120 x 210
BSMJ0.25-30-3YN
0.25
30
1529
40.1
240 x 120 x 230
注:其它特殊规格型号产品根据用户要求供货。
Note:product with special types and specifications will be supplied according to users requirements.
7.外形及安装尺寸
外形及安装尺寸:
安装说明:
7.1将安装脚平面朝下,沿外壳底部滚边处插入,卡接到位。
7.2将转配好安装脚的电容器固定在需要安装的场所。
7.3安装场所不受阳光直射,不被雨雪淋湿,避免尘埃过多及剧烈振动场所,相互间距:A型产品≥30mm,B型产品≥50mm,C型产品≥80mm,夏季环境温度较高时,应采取有效措施,保证通风和散热良好。
8.订货须知
8.1用户须提供产品额定电压、额定容量、相数等参数。
8.2用户须尽量提供使用场所的一些特征。
序号 型号
1 BSMJ-0.45-40-3
2 BSMJ-0.45-30-3
3 BSMJ-0.45-25-3
4 BSMJ-0.45-20-3
5 BSMJ-0.45-15-3
6 BSMJ-0.45-10-3
7 BSMJ-0.45-5-3
8 BSMJ-0.25-30-YN
9 BSMJ-0.25-20-YN
10 BSMJ-0.25-15-YN
11 BSMJ-0.25-10-YN
12 BSMJ-0.25-5-YN
序号 型号
1 BSMJ-F0.45-20+20
2 BSMJ-F0.45-19+19
3 BSMJ-F0.45-18+18
4 BSMJ-F0.45-15+20
5 BSMJ-F0.45-10+20
6 BSMJ-F0.45-15+15
7 BSMJ-F0.45-10+15
8 BSMJ-F0.45-10+10
9 BSMJ-F0.45-5+10
10 BSMJ-F0.45-5+5
11 BSMJ-F0.25-30
12 BSMJ-F0.25-25
13 BSMJ-F0.25-20
14 BSMJ-F0.25-15
15 BSMJ-F0.25-10
16 BSMJ-F0.25-5
9.包装和储存
本公司生产的电容器采用双瓦楞纸箱包装,在-40℃时能保证电容器运输和储存不影响电容器性能。运输和储存时,请注意防潮、轻放、向上,包装箱的堆码极限为8层。为了有效防护电容器,我公司采用了带孔泡沫垫板包装。
每只包装箱付有合格证一张,如有问题请查寻此证。
电容器应贮存在温度为10~38℃,相对湿度小于70%的对电容器性能无影响的地方,一般贮存期为六个月。
10其他事项
10.1 本产品规格书制定于2019年8月;
10.2本产品规格书经安徽赛福电子有限公司认可后方能生效。
