一、概述

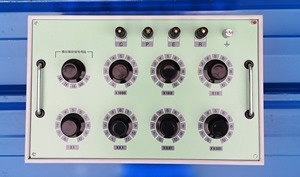

本型接地电阻表检定电阻器，是按检定规程JJG366－2004《接地电阻表检定规程》，用于对接地电阻表进行检定的专用仪器，可以用于检定JJG366-2004《接地电阻表检定规程》所适用的各种型号的模拟式、数字式接地电阻表以及进口的同类仪表，也可做普通电阻箱使用，具有调节范围宽，使用方便，造型美观等优点。

二、主要技术指标

1、模拟接地电阻

步进阻值(Ω) ×1000 ×100 ×10 ×1 ×0.1 ×0.01 ×0.001

功率（W） 0.25 0.25 0.25 0.25 0.1 0.1 0.1

基本误差极限(α%) 0.05 0.05 0.1 0.1 1 5 10

时间常数τ (S) ≤5×10－6

阻值调节范围(Ω) 0.1~11111.210   最小步进值0.001Ω

2、模拟辅助接地电阻

电 阻 值(Ω) 0 500 1000 2000 5000

基本误差极限(α%) ＜0.05Ω 1

功率（W） 0～0.25W

3、当装置接入电阻小于1Ω时，残余电感小于5μH

4、温度参考条件及允差：20± 5℃

5、标称使用温度：20±15℃

6、使用环境相对湿度：≤80％

7、线路与外壳之间能承受频率为50Hz正弦波交流电压2000V，历时1分钟不击穿。

8、外形尺寸：410×260×150mm

9、重量：＜4.5kg
