AP-200PF智能型(自供电)微机保护测控装置

供应价格
400.00
供应商
广州日欣月晟电气科技有限公司
所在地
广东 珠海
联系人
张澍梁 先生
商品介绍
  • 规格/型号:AP-200PF
  • 计价单位:套
  • 发布时间:2019-04-19 15:01:36
  • 更新时间:2023-05-05 13:45:44

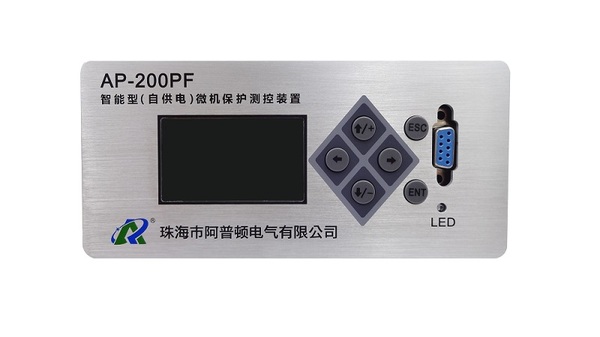

AP-200PF(横)小 - 副本.jpg

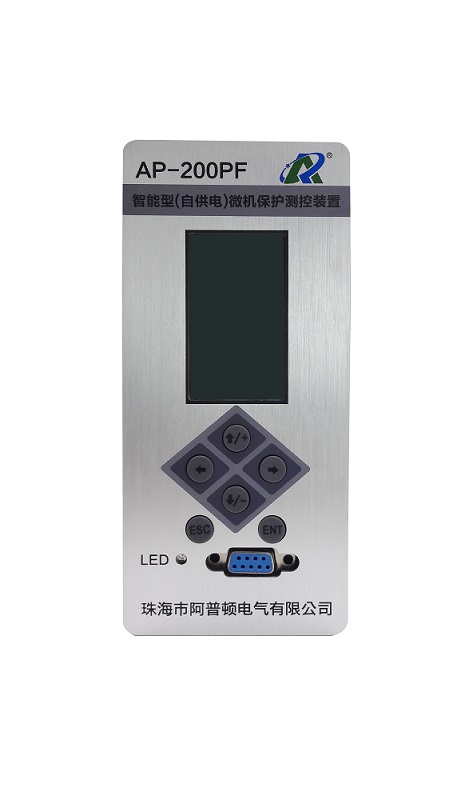

AP-200PF(竖)小 - 副本.jpg



AP- 200PF 智能型 (自供电) 微机保护测控装置是专门针对环网柜系统应用而开发的,可以集成于断路器或熔断器柜中使用。具有多种动作特性曲线的相过流保护、零序过流保护及外部接点直接跳闸功能,可应用于母线、线路、配电变压器等保护场合。外观尺寸经过精心设计,小巧精致,能够直接安装在环网开关柜及各种断路器柜上。

符合标准:国家标准 GB/T 7261- 2008 继电保护和安全自动装置基本试验方法;

          国家标准 GB/T 14598.2- 2011 量度继电器和保护装置;

          行业标准 DL/T 478- 2013 继电保护和安全自动装置通用技术条件;

功能特点

速断保护

定时限过流保护

反时限过流保护

零序定时限过流

零序反时限过流

外部接点直接跳闸

互感器 CT 取电

输出配置可选性

遥测、遥控

事件记录

技术参数

工作温度: - 20 ℃~+60 ℃;

存储温度: - 40 ℃~+85 ℃;

相对湿度: 5 %~95 % RH;

大气压力: 70 KPa~110 KPa;

频 率: 50 Hz / 60 Hz;

电 源: 自供电,由相电流互感器取电;

功率消耗: ≤ 2 W,自供电时 ≤1 VA(装置启动功率 ≤0.2 VA );

交流电流: 5 A 或 1 A ;

定值精度: 电流:< ±3 %,零序电流: < ±0.1%;

开入回路: 装置内部供电 DC 24 V 的有源开入;

开出接点: 脱扣线圈电压为 DC 24 V、48 V、110 V、220 V (可选),空接点可连续通过AC 220 V,8 A 电流;DC 30 V,8 A ;

通讯接口: RS- 485,为可选配置;

保护动作时间: 在 1.2 倍定值下所有保护固有动作时间 ≤ 40 ms ;


具体价格需要致电详谈!
