电动伸缩移动喷漆房 免费设计方案

2020年05月28日 15:07 发布人: sdzpxmhb 2032

电动伸缩移动喷漆房 免费设计方案我公司加工定制各种尺寸型号的伸缩移动喷漆房       整个伸缩棚由以下几部分构成:门框架、帆布支撑网、剪式伸缩机构、阻燃PVC帆布、驱动机构等部分组成。门框架采用工业型材制成,是驱动电机直接带动的部分,整个伸缩机构稳定运动的关键所在。大门框架上设置有开关按钮并行程开关,用以自动控制大门的伸缩。除去门框,其余部位就是帆布支撑网,是阻燃帆布安装连接的骨架,由多组型材骨架构成,并通过剪式伸缩机构将整个相对独立的骨架连接在一起,形成一个稳定的整体。在每两个帆布支撑网之间,采用剪式伸缩机构相连,其结构尺寸决定了伸缩量,同时为了保证上下都能同时实现伸缩动作,在每侧上下各布置一套剪式伸缩机构,两者之间通过连杆形成一个同步运动机构。在整个网架之间采用工业阻燃PVC帆布,这是形成相对封闭作业间的“墙板”,也是保证空气有序流动的“房体”。安装时每两个支撑网采用一块工业帆布。在喷漆室的大门上安驱动部分。驱动部分采用减速电机,传动到多节长轴上,再由长轴两端链轮同步传动到两侧主动轮上。整个驱动前进、后退采用保护:双向两级行保护轨道终端设置限位车挡;门柱上边有控制盒,操作方便。

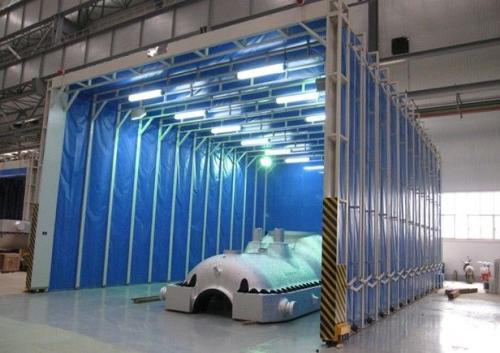

电动伸缩移动喷漆房 免费设计方案201901041303325464854 (1).jpg
