作为冲压封头其最小厚度应符合GB150-1998、JB/T4746-2002及图样的要求。设计图样如果用标注厚度的压制压力容器钢板用钢封头将不能满足GB150-1998、JB/T4746-2002的要求。即“成形封头实测的最小厚度不得小于封头名义厚度减去钢板厚度负偏差C1”的要求。

　　因为从JB/T4746附录A看出来，冲压封头成形后冲压封头的厚度减薄率在12%~16%之间。压力容器用封头材料一般为容器用钢，其钢板负偏差很小。如，GB6654中的20R、16MnR的钢板负偏差C1为0.25mm。

　　例如，图样标注厚度为6mm的16MAR封头，用6mm的钢板压制成形的封头其最小厚度δ最小在6(1%~12%)=5.28mm左右不符合“成形冲压封头实测的最小厚度(5.28mm)不得小于冲压封头名义厚度(8mm)减去钢板厚度负偏差C1(0.25mm)”【δ最小(5.28<δn(8)-C1(0.25)】的要求”。只能用图样标注厚度以上的钢板压制压力容器用钢封头，即毛坯厚度应大于图样标注厚度。

　　如上例选用8mm的毛坯钢板成形后的封头可满足“当设计图样标注了冲压封头成形后的最小厚度，可按实测的最小厚度不小于图样标注的最小厚度验收”的要求。

冲压封头平衡缠绕的工艺介绍但所有冲压封头都不能实现平衡型缠绕。球型封头是椭球封头的一个特例 ,同样不能实现平衡型缠绕。虽然为了减小基体所受的剪切 ,保持结构变形的均匀和提高结构效率 ,缠绕压力容器可以采用平衡型等张力封头或平衡型平面封头 ,但对于一些有特殊要求的产品 ,其压力容器封头的形状为半球型的也有所难免 ,因此缠绕球型封头压力容器的研究势在必行。

　　冲压封头焊缝变形后不能确保焊缝变形后的质量，焊缝变形后的质量是否合格应由无损检测结果判断。据此GB150--89与98都取消了这一位置限制，但要求先拼焊后成形的冲孔封头，其拼焊焊缝成形后应进行100%射线或超声检测，其合格级别应与整个容器一致。

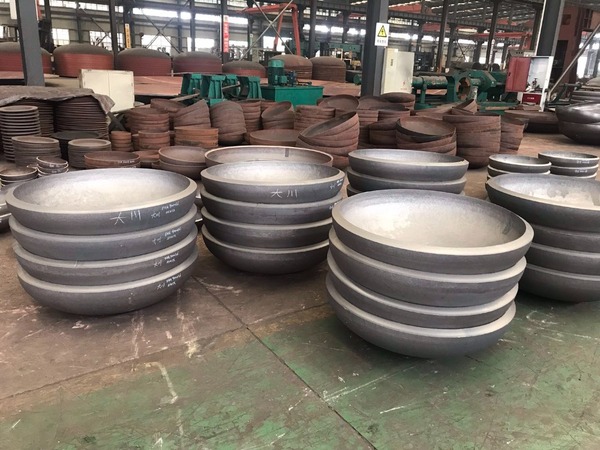

　　冲压封头采取冷压封头或者是热压封头，可以在水压机或者是油压机上面生产制造，用上下模具和遍圈直接压制封头，所以加做冲压封头，传统的压制工艺，由凸模和凹模组成，凸模基本相当于封头内表面，凹模为外表面。加上上、下模板，导柱导套(导向机构)，退料机构，定位机构，形成一套冷冲压模具。

　　文章来源于网络，版权归原作者所有，如涉及到侵权，请联系本站编辑删除。
