WKS-BDMS2000建筑电气设备监控系统
公司是一家从事智能电网用户端的智能电力监控与电气安全系统的研发,生产和销售于一体的高新技术企业，自主研发了风机节能控制器,电梯节能控制器,水泵节能控制器,热交换系统节能控制器,冷冻泵控制器,冷却塔控制器,热水循环泵节能控制器,冷水机组节能控制器,新风空调机组节能控制器,有源滤波APF,静止无功发生器SVG,弧光保护装置以及智慧用电,无线测温系统,智能防雷浪涌预警监测系统,智能变配电电力监控系统,电气火灾监控系统,消防设备电源监控系统,楼宇自控BA,建筑设备节能管理系统,能耗管理系统,预付费管理系统,空气质量监测系统,末端用电防护治理系统,余压监控系统,机房动力环境监控系统,智能变电站配电室集中环境监控系统,智能照明监控系统,空调节能改造,智慧微断节能改造,强弱电一体化等为客户提供了良好的解决方案及产品服务,以提高客户用电效率和用电安全.
一、WKS-BDMS2000建筑电气设备监控管理系统概述
由YSK2S系列一体化电气设备管理装置、现场总线和远程集中监控平台组成的“WKS-BDMS2000建筑电气设备监控管观系统”适用于所有新建和改建的建筑电气设备控制与管理。不仅可以监控YSK2S系列一体化电气设备管理装置，还可以监控其他厂家的电气设备，如制冷机、电梯、照明等，也可以与其他系统进行信息交互，如消防系统、门禁系统、视频系统等。
WKS-BDMS2000为典型的三层设备、两层网络结构形式，分为站控层、通信管理层和间隔层。站控层与通信管理层之间通过TCP/IP以太网连接，通信管理层与间隔层之间通过现场总线网络连接，实现对分散的建筑气设备的远程监控管理。
间隔层 建筑内分散的一体化电气设备管理装置组成间隔层，实现对电气设备的就地自动控制。同时通过现场总线把装置的所有信息上送给通管理层，并接收通信管理层的各种控制指令。
通信管理层 实现对间隔层装置信息的实时采集，同时把站控层的担制命令转发到间隔层。通讯管理层的主要设备是ST3000通讯控制器，它具4、8、16或32路通讯接口，面向间隔层设备主要支持TCP/IP、 Modbus-RTU、Profibus-DP、CAN、 DL/T 645、IEC-101、IEC-103 等等多种3场总线和电力规约，解决了多种通讯协议共存的问题，同时面向站控层主支持 Modbus Server (RTU 或 TCP/IP) 、OPC Server、Profibus-DPServer、CDT Server 等等,解决了高可靠性系统的双网互联与数据共享问题，是连接现场间隔层与在站控层的桥梁。ST3000通讯控制器的布置原则与最远端的设备走线距离不超过400米，每个通讯接口的设备数不超过12台。
站控层 通过通信管理层对建筑电气设备进行各种系统级控制，实现整个系统的实时监测、经济运行、能耗管理和运维管理等功能。
站控层与通信管理层之间通过以太网连接，使用Modbus-TCP、OPC规约进行数据传输。
通信管理层与间隔层之间通过现场总线连接，使用Modbus-RTU、Profibus-DP等规约进行数据传输。
二、WKS-BDMS2000系统主要功能如下
1)自动控制：通过对电量信号、差压、温度、湿度、空气质量、水位、流量等参数的检测，并经YSK2S系列一体化电气设备管理装置逻辑运算，完成对空调系统、排风系统、给排水系统中电气设备的分散自动控制；
2)实时监控：通过现场总线实现对设备的实时、远程、集中监控，实现实时故障报警，并记录报警事件；
3)经济运行：通过智能预案功能实现经济运行管理，可分区域、分时间、分情况自主设定预案，触发条件后自动启动。在保证设备使用效果的前提下，最大限度节约能耗和运行成本；
4)触耗管理：实时能耗曲线、分项统计、能效比管理、部门和区域管理、排放标定管理等；
5)运维管理：建立设备台账，进行设备定位；维修计划和记录管理；维修流程管理等。
三、YSK2S系列一体化电气设备管理装置主要应用场所和功能介绍

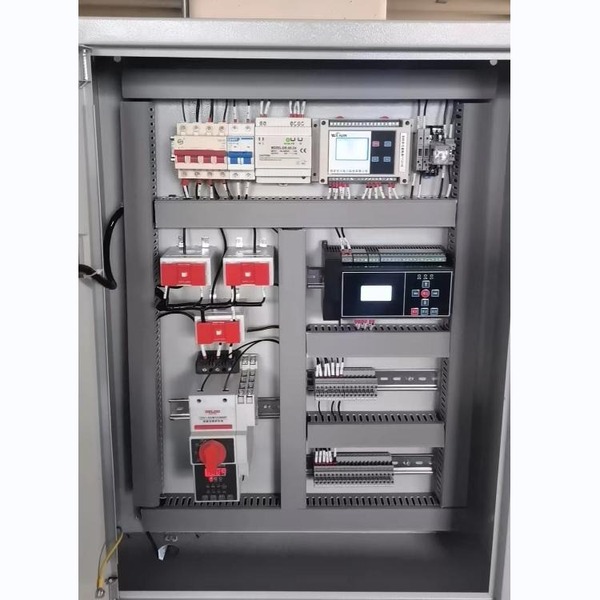

YSK2S系列一体化电气设备管理装置为建筑电气设备拦制系统的整体解决方案，也可以对冷热源系统、空调系统、通风系统、给持水系统等系统的分系统拦制。该系统完全可替代传统的楼字控筒，功能包含DDC控制器、配电主回路的断路器、接触器、热继电器等功能。YSK2S基本型装置独立能实现风机或水泵等设备的配电保护和运行控制的智能化要求，另外三种型号的装置在YSK2S基本型功能基础之上，还可以对风机或水泵等的外围设备进行各种丰电量信号采集和输出控制，实现各设备工艺单元的自动监测和运行牲制。针对多设备的复杂工艺单元可采用多台YSK2S系列装置，各台装置通过内部总线连接实现装置输入信号和输出控制共享，通过集中编程实现复杂工艺单元的自动监测和运行控制。面向不同工艺单元的配电、保护和运行控制可组装成各种功能的控制箱柜，如空调新风机组控制箱、冷却塔风机控制箱、冷煤系控劍箱、稳压泵控制箱、给/排水控制箱等等。
由YSN28系列一体化电气设各管理装量组成的各种控铜萧柜，既可以实现就地的配电保护、运行监测和自对控制，并可手动控制和霸试，也可以通过现场总线与远居集中监控平白连接组成电气设各益控系统，通过后台系统实现远程运行监测、自动控制和设备管理。
