一、人行通道

使用说明

目的：区分人行通道和物流通道，培养员工按道路通行的习惯，降低车间内部危险系数。

对象：车间内部车流量较大的外围通道。

标准：

1、颜色黄色。

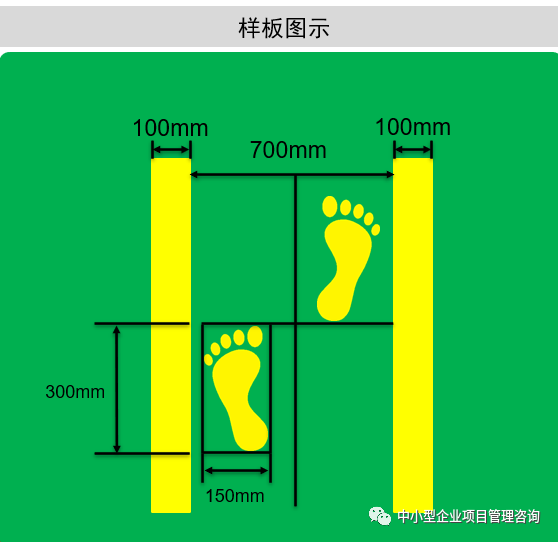

2、尺寸如左图。

3、脚印左脚在后，右脚在前。位于通道两边正中间，前后持平，相隔5M一对脚印。

南京厂区划线 南京厂房车间划线 南京道路划线

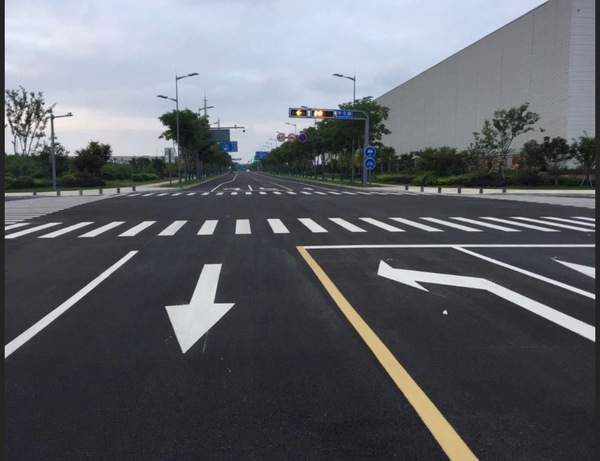

二、斑马线

使用说明

目的：规范人行横道，规范员工过车辆通道规则，防范生产事故。

对象：人行通道与车辆通道交叉处、升降机口。

标准：

1、颜色白色。

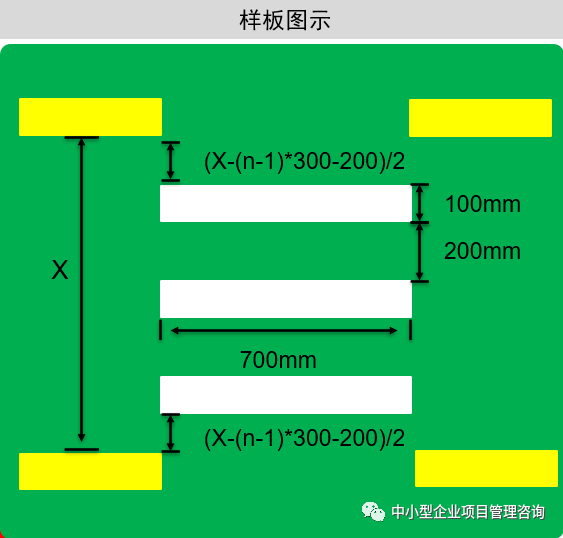

2、尺寸如左图

  (n为斑马线数量）。

3、斑马线与人行通道连接处需断开人行通道线700mm。

4、保证起点和终点距离相同。

南京厂区划线 南京厂房车间划线 南京道路划线

三、虚线

使用说明

目的：标明人行通道中的入口区域。

对象：功能房、楼梯、仓库等入口区域。

标准：

1、颜色黄色。

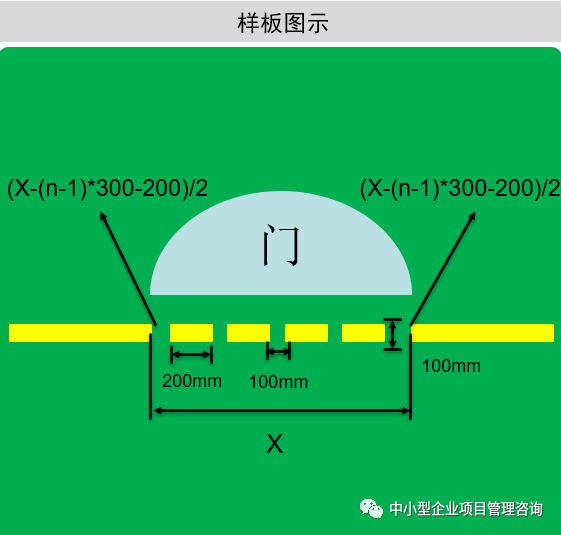

2、尺寸如左图

 (n为虚黄线数量）。

3、保证起点与终点距离相隔一样，计算公式与斑马线相似。

南京厂区划线 南京厂房车间划线 南京道路划线

四、人用大门

使用说明

目的：在人用大门处设定进出口，免于人流堵塞。

对象：员工进出大门。

标准：

1、颜色黄色。

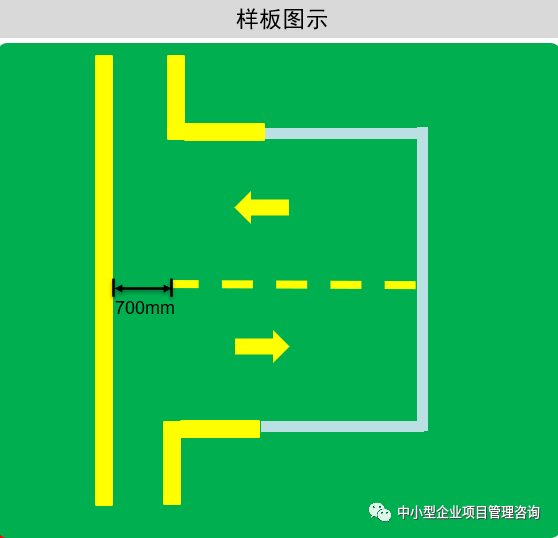

2、大门中间画虚线，虚线尺寸如上图。两边画箭头，代表人员流动方向，尺寸如上图。

备注：

虚线：参考虚线基准

箭头：箭头长度500，宽：窄=2:3，窄部分宽度100，宽部分宽度200。

黄线：参考人行通道基准

南京厂区划线 南京厂房车间划线 南京道路划线

五、车用大门

使用说明

目的：车辆专用大门，限速提醒。。

对象：车辆专用大门。

标准：

1、颜色黄色。

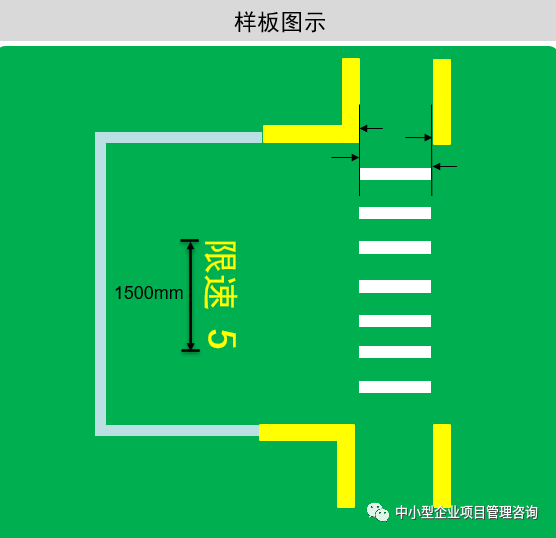

2、人行通道斑马线相连。

3、门口处标明“限速5”

    宽度为1500mm

备注：

黄线 ：参考人行通道基准

斑马线 ：参考斑马线基准

南京厂区划线 南京厂房车间划线 南京道路划线

六、人、车共用大门

使用说明

目的：区分人行通道与车辆通道，警示车辆慢行。

对象：人与车辆共用的车间大门。

标准：

1、颜色黄色。

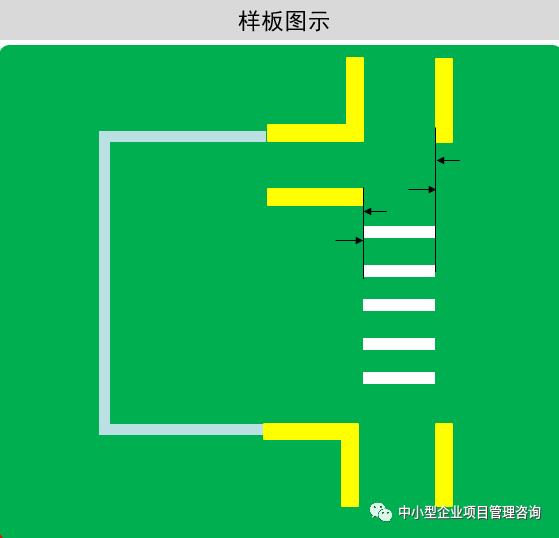

2、在大门一边设立人行通道（大门宽度允许可设立两边人行通道）。

3、双边人行通道用斑马线连接。

备注：

 黄线 ：参考人行通道基准

 斑马线：参考斑马线基准
