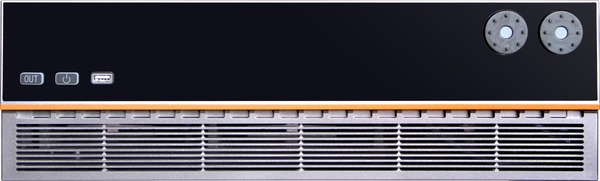

产品概述
PRD系列双向可编程直流电源采用高功率密度设计，3U体积内功率等级可达30kW，电压达2050V，全新设计的数字矩阵并联系统，扩容达3MW容量。内置独立高精度电压、电流测量系统，全新编程理念，直达源、载本质。快至微秒量级的动态性能，将直流产品测试提升至全新高度，实验室内即可模拟现场异常工况。
主要特点
● 更高功率密度：3U/30kW；
● 大宽高比触摸屏，显示更多内容；
● 高达6位半的给定、测量系统；
● 电压、电流精确至mV/mA级；
● 功率分辨率高达0.1W，效率计算更真实；
● 小于100μs级的动态响应时间；
● 数字矩阵式并联系统，扩容不降低精度；
● 全面涵盖PV模拟源、电池测试、电池模拟、汽车标准测试等行业研发、中试、产线应用。
关键特性
高精度测量系统
PRD内置独立高精度电压、电流测量系统，性能媲美6位半电压表，节省了高压高精度直流电压表、高精度电流表、功率表、阻抗计。
源载一体
自动“源”“载”： PRD 全系列均具备两象限操作，即自动“源”“载”转化功能，二者状态转换没有延迟。
自动功率：PRD 全系列无论“源”“载”条件时均能够在低电压时输出大电流或高电压时输出小电流的恒功率特性。
超高功率比：PRD 部分机型可提供达4倍功率比的输出能力，即在1/4最高电压时即可输出额定功率特别适合PV-Source，可探测最低定额电压时逆变器特性。
U、I、R、P四种模式无缝切换。
源载一体
8.8英寸大宽高比触摸屏
极简风UI菜单。
8.8英寸触摸大屏
编程功能易用、接口丰富
具有日志事件管理存储系统、Magic-Box/Bus功能系统。可解决众多产品研发、测试、产线、质检等全部产品过程的个性需求。
Magic-Box/Bus功能系统
能量回馈效率高
PRD工作在“负载”状态时，具备高达95%的能量回馈效率。
高达95%的能量回馈效率
针对OBC、充电桩、PCS等AC/DC结构变流器测试将大幅度降低用电成本。
技术参数
型号
30kW型号/30kW Model
15kW型号/15kW Model
PRD0618-30
PRD1506-30
PRD2006-30
PRD0609-15
PRD1503-15
PRD2003-15
交流输入
电压范围
304Vac～480Vac/380Vac ±20%
频率
47Hz～63Hz
接线方式
3ph+PE
冲击电流
< 50A
效率
～95%
功率因数
～0.99
直流参数
最大电压(F.S.)
600V
1500V
2000V
600V
1500V
2000V
最大电流(F.S.)
180A
60A
60A
90A
30A
30A
最大功率(F.S.)
30kW
30kW
30kW
15kW
15kW
15kW
过压保护范围
0V～额定电压的110%（±1%F.S.）
过流保护范围
0A～额定电流的110%（±1%F.S.）
过功率保护范围
0kW～额定功率的110%（±1%F.S.）
电压参数
调节范围
0-650V
0-1550V
0-2050V
0-650V
0-1550V
0-2050V
编程精度(25℃±5℃)
±0.02%F.S.
编程分辨率(25℃±5℃)
±10mV
显示精度(25℃±5℃)
±0.02%F.S.
显示分辨率(25℃±5℃)
1mV
10mV
10mV
1mV
10mV
10mV
源调整率(±10%Uac)
±0.01%F.S.
载调整率(0V～100%F.S.)ΔIOUT
±0.01%F.S.
载调整率(0V～100%F.S.)ΔUOUT
±0.01%F.S.
远端补偿
Max.Voltage and 2%F.S./Line
上升时间(10-90%)F.S.
500µs
恢复时间(50%F.S.)
500µs内恢复至稳态 ±0.75% 范围内，50%至 100% 或 100% 至 50% 负载变化
纹波电压
1000mVpp
2400mVpp
2400mVpp
1000mVpp
2400mVpp
2400mVpp
纹波电压
200mVRMS
400mVRMS
400mVRMS
200mVRMS
400mVRMS
400mVRMS
放电时间
10s
电压摆率变化范围(Without load)
1500V/ms
5000V/ms
5000V/ms
1500V/ms
5000V/ms
5000V/ms
电压摆率变化范围(Full load)
500V/ms
1500V/ms
1500V/ms
500V/ms
1500V/ms
1500V/ms
电流参数
调节范围
0-180A
0-60A
0-60A
0-90A
0-30A
0-30A
编程精度(25℃±5℃)
± 0.02%F.S.
编程分辨率(25℃±5℃)
± 10mA
显示精度(25℃±5℃)
± 0.02%F.S.
显示分辨率(25℃±5℃)
1mA
源调整率(±10%Uac)
± 0.01%F.S.
载调整率(0V～100%F.S.) ΔUOUT
± 0.05%F.S.
功率参数
调节范围
0-30kW
0-30kW
0-30kW
0-15kW
0-15kW
0-15kW
编程精度(25℃±5℃)
± 0.01%F.S.
编程分辨率(25℃±5℃)
± 0.1W
显示精度(25℃±5℃)
± 1W
显示分辨率(25℃±5℃)
± 0.1W
电阻参数
调节范围
0-100Ω
编程精度(25℃±5℃)
10mΩ
编程分辨率(25℃±5℃)
10mΩ
显示精度(25℃±5℃)
10mΩ
显示分辨率(25℃±5℃)
10mΩ
多功能接口
功能及定义
参见“Anyport接口规范”
隔离
707VDC
接口
后面板
Type-B USB、LAN、Share Bus、Magic-BUS、Magic-BOX
DC terminal、AC supply、Remote sensing、Analog interface
前面板
Type-A USB、ON/OFF Button、Out Button、Touch screen、Rotary knob
环境
工作温度
0 ℃～50℃
存储温度
-20 ℃～70 ℃
湿度
≤ 80%. Not condensing
高度
高于2000m时输出电流降额 2%/100m或Ta 降额 1℃/100m
安规
标准
EN 61010-1:2007-11, EN 50160:2011-02
EN 61000-6-2:2016-05, EN 61000-6-3:2011-09
电磁兼容
IEC/EN 61204-3
绝缘
负极-PE
±1500 V DC
正极-PE
+2000 V DC
输入-PE
2.5 kV AC
其他
尺寸
W435mm×H132mm×D670 mm(770mm带断路器)
重量
32kg

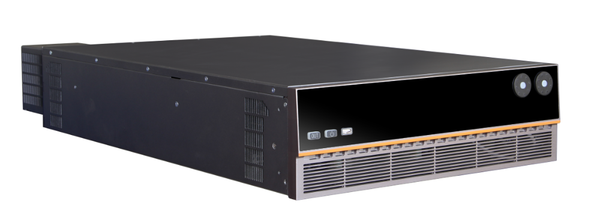

PRD系列双向可编程直流电源产品图谱
