电阻切割机导电滑环,钻井平台导电滑环

空心轴滑环,电阻切割机导电滑环,钻井平台导电滑环 产品详细
  • 商标/品牌:中为导电滑环
  • 生产企业:中为科技
  • 产品规格:ZH1258
  • 查看次数:424
  • 发布时间:2019-05-25 21:33:50
  • 更新时间:2019-07-26 17:53:59

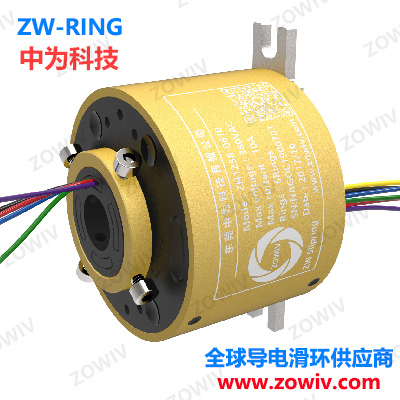

空心轴滑环,电阻切割机导电滑环,钻井平台导电滑环


       东莞中为科技有限公司是国内精密导电滑环生产厂家,生产的产品包括:铲运机机械导电滑环,高压滑环,风电互补路灯导电滑环,绕线机导电滑环,电铲机滑环,吹瓶机导电滑环,路桥机械导电滑环,离心测试台导电滑环,进口导电滑环,CT机用导电滑环等产品质量可靠,价格合理,欢迎广大顾客朋友前来考察。咨询热线:180 3803 1995


  导电滑环属于电接触滑动连接应用范畴,它又称集电环、或称旋转关节、旋转电气接口、滑环、集流环、回流环、线圈、换向器、转接器,是实现两个相对转动机构的图像、数据信号及动力传递的精密输电装置。特别适合应用于无限制的连续旋转,同时又需要从固定位置到旋转位置传送功率或数据的场所。

  精密导电滑环属于高科技产品,一直以来被应用于尖端军事领域,是各种精密转台、离心机和惯导设备的关键器件。随着我国经济的不断发展,民用领域也越来越多的涉足使用此类产品,用于工业自动系统控制中。在国外先进发达国家,该类产品已逐渐由军用产品转化为民用产品,近几年已实现了标准化、批量化生产,被广泛应用于安防、工厂自动化、电力、金融、仪表、航空、军事、运输、建筑等机电设备上。

  目前很多滑环都已应用在国防军事领域。如侦察飞机设备,防空雷达,火炮系统,预警天线,导弹测试系统上。

  精密导电滑环是一个空间小、走线相当密集的部件,各种信号都在滑环内集中,因此各信号间的互感、互容效应较大。因为滑刷和环道接触处无法屏蔽,其电容耦合尤其严重。


导电滑环技术参数:

参数名称    动力通道         信号通路

额定电压  380VAC/DC或更高    240VAC/DC

导线规格  AWG  镀锡铁氟龙    镀银铁氟龙

绝缘电阻  ≥1000MΩ@  500VDC  ≥500MΩ@  500VDC

额定电流  10A每路或信号混合(最高可达100A/路)

耐压强度  两路之间≥1000V@50Hz

电气噪音  100mΩ@6VDC,电流50mA,转速500rpm/min


导电滑环机械性能 :

通路数  1--95路可选或更多

工作转度  300rpm

工作温度  -40℃~  +80℃

工作湿度  65%RH  或更高

触点材料  金---金

导线长度  标准  200mm

壳体材料  铝合金

力矩  ≤10g/m  (参考值)

防护等级  IP54  或更高


中为滑环ZH0201电器参数:

额定电压 Rated Voltage 240V-380V AC/DC

额定电流 Rated Current

标准每环为5A/ring、10A/ring、15A/ring

导线规格 Lead Size AWG14 AWG16 AWG22彩色镀银铁氟龙绝缘

导线长度 Lead Length 250mm或根据客户要求提供

绝缘体强度 Dielectric Strength 500V AC @50Hz

绝缘电阻 Insulation Resistance 1000MΩ/500VDC

动态电阻变化值 Electrical Noise ≤10mΩ


中为滑环ZH0201机械参数:

工作转速 Operating Speed 0-500rpm

工作温度 Temperature Range -40℃-+80℃ 工

作湿度 Operating Humidity 60%RH 或更高 60%RH or higher

接触材料 Contact Material 贵金属 Precious Metals

壳体材料 Housing Material 工程塑料 Engineering Plastics


   东莞中为科技有限公司专业为您提供导电滑环,又称汇流环、滑线环、集流环、集电环、旋转关节等,它可以用在任何要求连续旋转的同时,又需要从固定位置到旋转位置传输电源和信号的机电系统中。是国内大型的导电滑环专业制造商。公司拥有一支由多名资深从事导电滑环行业研发、销售、生产人员组成的队伍;公司长期与国内著名企业及研究所开展广泛合作,致力于为客户朋友提供完美的360度无限制旋转传输解决方案及性价比最高的导电滑环产品。


    钢质集电环的耐磨性好,机械强度大,因此大多用于因极性引起集电环磨损差较大的同步电机上。钢可以加工成复杂的结构,它是一种容易得到而又价廉物美的材料,所以,广泛用于包括圆周速度较低的水轮发电机在内的同步电机。对于像汽轮发电机那样,主要强调高圆周速度下机械强度和耐磨性的集电环,有时也使用锻钢。另外,要求耐腐蚀性时,可使用不锈钢,但不锈钢的滑动特性不稳定,与电刷组合不合适往往使电刷产生跳动,容易造成电刷温升过高或异常磨损,所以使用时必须倍加注意。青铜铸件等铜质集电环与钢质集电环相比,它的滑动特性好,所以用途很广,但当含有大量低熔点铅时,因通电点的发热而产生脱铅现象,容易造成集电环磨损或电刷异常磨损。


    目前公司产品品种齐全,覆盖高、中、低端,并且可以为客户提供OEM及ODM,欢迎广大客户朋友来电咨询、洽谈!


1.电缆卷筒:

港口机械、吊装起重设备、路桥机械、塔台用导电滑环

2.展览/显示设备:

汽车展台、旋转门、产品展台、旋转餐厅

 3.机器人:

包装设备、堆垛机、工艺控制设备、压模机

离心测试台、分离机、测试仪器机用导电滑环

4.医疗设备:

无影手术灯、直升机、雷达通讯设备

5. 旋转工作台:

绕线机、灌装机、吹瓶机、游乐设备用导电滑环

6.工业机器:

钻井平台、绕线机、端面加工机、热滚机

7.试验设备:


东莞中为科技有限公司

联系人:杨先生

地址:东莞市塘厦镇建业一路

邮编:518109

手机:180 3803 1995(可用手机号码加微-信)

Q  Q:10060 59671@qq.com

电子邮箱:13751045720@qq.com

中为官网:http://www.zowiv.com


-------------------东莞中为科技有限公司  网络宣传部


ZH2580过孔系列导电滑环优势:


  1、360°流畅无限制旋转完全满足图像、电流、信号及数据传输.


  2、采用贵金属丝材料;耐磨保证超长工作寿命—亿转,免维护.


  3、产品系列完整,高端的质量,优质的服务.


  4、采用先进的刷丝技术;银对银多点接触保证信号、电流、数据稳定.


  5、结构紧凑无干扰、高性能、低力矩、低噪音、运转平滑可靠.


  6、可靠的售后保障,能按照客户的要求定做所需产品。
