一、从高炉煤气主管道上的放散阀处引出一管道，到放散阀顶部平台，放散口处与西安嘉华热工设备有限公司研制开发生产的高炉煤气燃烧器内含防焦油点火杆、长明灯、火焰监测器、动态流体阻火器、稳焰环构成，并有48米塔架支撑固定，下与工艺管道阀组仪器仪表相连，组成高炉煤气放散塔架，及燃烧装置。

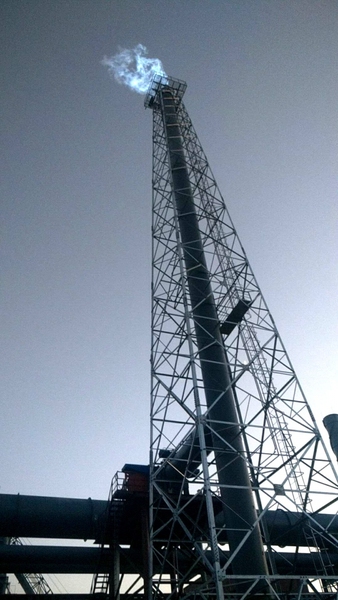

西安嘉华热工设备有限公司正在吊装高炉煤气放散点火塔架并点火成功！
二、整个装置由西安嘉华热工设备有限公司自主开发研制的放散点火控制系统软件为核心监测控制系统中，由压力变送器采集4-20mA,模拟量信号传递给PLC软件，软件根据工艺要求的预设值发出指令，触发点火程序，点火过程中，放散执行机构将放散阀的开度反馈给PLC控制系统，PLC系统通过闭环控制进行PID计算，有效的控制阀门的开度，保证整个高炉煤气管网的压力平稳，当达到放散压力下线值时，启动灭火程序既打开氮气吹扫阀，关闭放散阀，10秒钟后关闭伴烧长明灯，整个放散结束，以备下次使用，整个放散过程中，在中控室DCS上位机的PC界面用whcc组态的系统，对点火成功及点火失败报警、及压力变送器所送信号进行连锁反馈控制，整个系统浑然一体，在中控室PC机画面一目了然，整个系统稳定安全运行。
