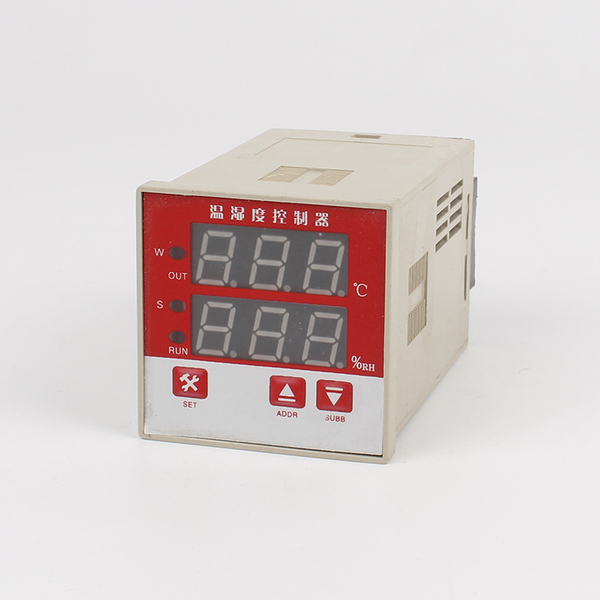

西安立恒光电气有限公司供应温湿度控制器WSK-Z

适用范围：

温湿度控制器该产品主要是在工作环境潮湿、有水汽生成时工作，重点用于电力设备（如户外端子箱、高低压控制柜，手车式开关柜、环网开关柜、地下变电站、箱式变电站等）以及其它需自动除潮湿、防结露以及温度控制的场合。可在强电场、强磁场和各种恶劣的自然环境下长期使用，能够有效防止电力设备因潮湿、结露而引发的各类事故，保障自动化作业的高效、安全运行。

技术指标：

▲工作电源：AC220V×(80-110%),50HZ
▲使用环境(指监控器): 温度-25-65℃,相对湿度≤95%RH
▲启控：85%RH±5%RH（20℃时）
▲响应速度：典型值≤5s
▲输出：1倍工作电压，额定功率阻性负载AC220V 3A常开
▲功耗: ≤1.8W
▲耐高压：50Hz，2000Vrms 历时3min，无击穿和飞弧现象
▲抗振动：10-5-10Hz 2g 3min 工作正常
▲绝缘电阻：≥500MΩ
▲三防功能(TH)：防含有酸、碱、盐的气体
▲使用寿命：驱动负载不小于108次
▲体积：48×48×78mm3

安装方式：

温湿度控制器

嵌入式安装如下图示，开孔尺寸45+0.5×45+0.5mm2。基座式安装或导轨式安装。

电气连接
（1）嵌入式安装： ①②接 AC220V电源，4、5接负载，0、9接温湿度传感器。


（2）基座式安装： ①②接 AC220V电源，⑦⑧接负载，⑤⑥接温湿度传感器。
（3）用户如觉负载能力不够，可在⑦⑧自行接入AC220V中间继电器量衡实现功率扩展。
