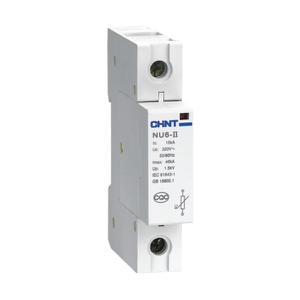

一、产品概述

NU6 系列电涌保护器适用于交流50Hz，额定电压230V/400V的三相配电和控制系统， 满足SPD 级试验，用于抑制瞬态过压低于设备耐受冲击过电压，泄放电涌能量，从而保护 系统电路及设备。 适合与其它系列电涌保护器分级配合，实现层迭式保护体系，使低压配电系统得到更广 泛，更有效的保护。

二、 产品分类：

1、 按辅助功能分 a. 带远程信号输出接点(可实现远程信号指示及报警功能)； b. 不带远程信号输出接点。

2、 按最大放电电流(Imax)分 按最大放电电流可分为：40kA、60kA、100kA三种规格。

3、  按最大持续工作电压(Uc)分 按最大持续工作电压可分为275V AC、320V AC、385V AC、460V AC四种规格。

4、 按极数可分为：单极、二极、三极、四极电涌保护器。

三、电涌保护器的选用原则

1、持久施加在电涌保护器两接线端子间的电压应不大于电涌保护器的最大持续工作电 压Uc值；

2、电涌保护器的电压保护水平Up应小于被保护设备的冲击耐压极限。

NU6-40

NU6-60

NU6-100

NU6-II/40

NU6-II/60

NU6-II/100

NU6-III/10kV

NXU-Ⅲ/F 10KV

NXU-Ⅲ/F 10KV  /2P

NXU-Ⅲ/F 10KV  /1P+N

NXU-II20KA

NXU-II40KA

NXU-II65KA

NXU-II100KA
